ท่อ ARROW PIPE CONDUIT ท่อร้อยสายไฟ

ท่อ ARROW PIPE CONDUIT

ผลิตด้วยเครื่องจักรที่ทันสมัย โดยใช้เทคโนโลยีล่าสุด Solid State Welders จึงมีความทนทานแข็งแรง ดัดโค้งง่าย ผ่านการชุบสังกะสีกระบวนการ Hot-Dip Galvanized ทั้งภายใน และ ภายนอก จึงสามารถป้องกันสนิม ทนต่อการกัดกร่อนได้ดี และร้อยสายไฟได้ลื่นและง่าย

ท่อร้อยสายไฟ

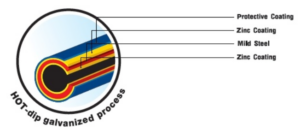

ผิวด้านนอกและด้านในเคลือบสังกะสีด้วยกรรมวิธี Hot-Dip Galvanized

  1.  Protective Coating ผิวชั้นนอกสุดเคลือบด้วยสารป้องกันพิเศษ
  2. Zinc Coating เหล็กชุบ Hot-Dip Galvanized ป้องกันการผุกร่อน
  3. Mild Steel – ผลิตจากเหล็กคุณภาพสูง ง่ายต่อการดัด
  4. Zinc Coating ชุบด้วย Hot-Dip Galvanized ภายในผนังท่อ ปกป้องสนิมจากภายใน ทำให้ร้อยสายไฟได้ลื่นและง่าย

ประเภทท่อเหล็กร้อยสายไฟ ARROW

  • ท่อ EMT (Electrical Metallic Tubing): ท่อโลหะผนังบาง ปลายเรียบ ดัดโค้งง่าย. เหมาะสำหรับการเดินลอยหรือซ่อนในฝ้าเพดานภายในอาคาร.
  • ท่อ IMC (Intermediate Metal Conduit): ท่อโลหะหนาปานกลาง ปลายเกลียว. สามารถติดตั้งฝังในคอนกรีต หรือใช้งานภายนอกอาคารได้ดี.
  • ท่อ RSC (Rigid Steel Conduit): ท่อโลหะผนังหนาที่สุด แข็งแรงทนทาน ทนต่อแรงกดกระแทกสูง นิยมใช้ในพื้นที่สมบุกสมบันหรือฝังดิน.
  • ท่ออ่อนเหล็ก (Flexible Metal Conduit): ท่อโลหะแบบถักงอได้. เหมาะสำหรับจุดที่ต้องการการยืดหยุ่น เช่น ช่วงต่อเข้ามอเตอร์เครื่องจักร หรือมุมเลี้ยวแคบ ๆ

Electrical Metallic Tubing : EMT

EMTเขียว

Size (นิ้ว) ID (inch) ID (mm) OD (inch) OD (mm) Bundle (Pcs) Length (mm) Wall (inch) Wall (mm) Wt/Ft (kg) Wt/Pc (kg)
1/2″ 0.622 15.80 0.706 17.93 10 3,050 0.042 1.07 0.285 0.424
3/4″ 0.824 20.93 0.922 23.42 10 3,050 0.049 1.25 0.435 0.647
1″ 1.049 26.64 1.163 29.54 10 3,050 0.057 1.45 0.640 0.952
1 1/4″ 1.380 35.05 1.510 38.35 10 3,050 0.065 1.65 0.950 1.414
1 1/2″ 1.610 40.89 1.740 44.20 10 3,050 0.065 1.65 1.100 1.637
2″ 2.067 52.50 2.197 55.80 10 3,050 0.065 1.65 1.400 2.083

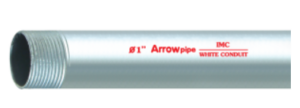

ท่อเหล็กชนิดหนาปานกลาง Intermediate Metallic Conduit : IMC

IMC
Size (นิ้ว) Outside Diameter (mm)
เส้นผ่านศูนย์กลางภายนอก		 Length (mm)
ความยาวต่อท่อน		 Wall Thickness (mm)
ความหนาผนังท่อ		 Weight (kg/pc)
น้ำหนักต่อท่อน
1/2″ 20.7 3030 1.79 25.4
3/4″ 26.1 3030 1.90 34.6
1″ 32.8 3025 2.16 49.9
1¼” 41.6 3025 2.16 64.3
1½” 47.8 3025 2.29 79.1
2″ 59.9 3025 2.41 105.2
2½” 72.6 3010 3.56 186.2
3″ 88.3 3010 3.56 229.0
3½” 100.9 3005 3.56 263.0
4″ 113.4 3005 3.56 296.1

ท่อเหล็กชนิดหนา Rigid Steel Conduit : RSC

RSC สีดำ
Size (Inch)
ขนาด (นิ้ว)		 Inside Dia. (mm.)
เส้นผ่าศูนย์กลางภายใน		 Outside Dia. (mm.)
เส้นผ่าศูนย์กลางภายนอก		 Nominal Wall Thickness (mm.)
ความหนาระบุ		 Length Without Coupling (m.)
ความยาวท่อไม่รวมข้อต่อ		 Minimum Weight Of 10 Units With Coupling (kgs.)
มวลต่ำสุดของท่อรวมข้อต่อ 10 ท่อน
1/2″ 16.1 21.1 2.64 3.03 35.85
3/4″ 21.2 26.7 2.72 3.03 47.63
“ 27.0 33.4 3.20 3.02 69.40
1¼” 35.4 42.2 3.38 3.02 91.17
1½” 41.2 48.3 3.51 3.02 112.95
2″ 52.9 60.3 3.71 3.02 150.60
2½” 63.2 73.0 4.90 3.01 239.05
3″ 78.5 88.9 5.21 3.01 309.63
3½” 90.7 101.6 5.46 3.00 376.94
4″ 102.9 114.3 5.72 3.00 441.04
5″ 128.9 141.3 6.22 3.00 595.85
6″ 154.8 168.3 6.76 3.00 791.67

ท่อเหล็กอ่อนร้อยสายไฟ ชนิดสแควร์ล็อค EFF-Squarelocked

เหล็กอ่อน
Size (Inch)  ขนาด(นิ้ว) Min ID (mm.) รูในต่ำสุด Max ID (mm.) รูในสูงสุด Min OD (mm.) โตสายนอกต่ำสุด Max OD (mm.) โตสายนอกสูงสุด Length (m./roll) ความยาว (เมตร/ม้วน)
1/2″ 12.20 12.80 15.00 15.80 50
3/4″ 18.60 19.50 21.50 22.50 50
1″ 24.60 25.60 28.00 28.80 30
1¼” 31.50 32.30 36.60 38.00 15
1½” 37.80 38.50 41.60 43.00 15
2″ 49.80 50.60 55.20 56.20 15
2½” 62.50 63.50 69.40 70.80 10
3″ 75.50 76.50 82.50 83.80 10
4″ 101.50 102.20 108.00 109.10 10
