CHINT NXB-125G Miniature Circuit Breaker | MCB 10kA

NXB-125G Miniature Circuit Breaker (MCB)

CHINT NXB-125G Miniature Circuit Breaker (MCB) เป็นเซอร์กิตเบรกเกอร์ลูกย่อยประสิทธิภาพสูง ออกแบบมาเพื่อป้องกัน กระแสเกิน (Overload) และ กระแสลัดวงจร (Short Circuit) ในระบบไฟฟ้าแรงดันต่ำ รองรับกระแสพิกัดตั้งแต่ 63A ถึง 125A และมี กำลังตัดกระแสลัดวงจร 10kA (Icn) ตามมาตรฐาน IEC/EN 60898-1 เหมาะสำหรับตู้ไฟฟ้าในอาคารพาณิชย์ โรงงานอุตสาหกรรม และระบบจ่ายไฟที่ต้องการความปลอดภัยและความน่าเชื่อถือสูง

จุดเด่นของ Tripping Curve

เลือก Curve ให้เหมาะกับลักษณะโหลดเพื่อเพิ่มประสิทธิภาพในการป้องกัน

  • B Curve – สำหรับโหลดทั่วไปและระบบแสงสว่าง
  • C Curve – เหมาะกับโหลดที่มีกระแสสตาร์ทปานกลาง เช่น มอเตอร์ขนาดเล็ก
  • D Curve – สำหรับโหลดที่มีกระแสกระชากสูง เช่น มอเตอร์ขนาดใหญ่ หม้อแปลง และเครื่องจักรอุตสาหกรรม

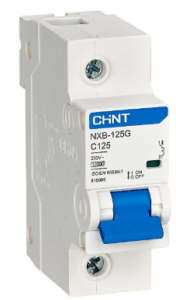

1p

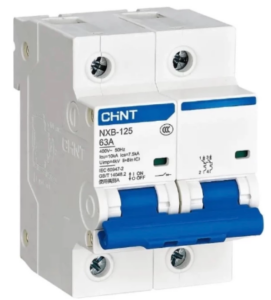

2p

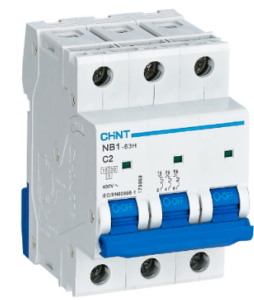

3p

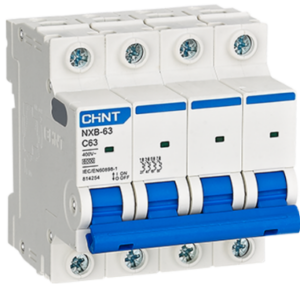

4p.

คุณสมบัติเด่นของสินค้า

  • รองรับกระแสไฟสูง: ออกแบบมาสำหรับกระแสไฟฟ้าขนาดใหญ่ ตั้งแต่ 63A ถึง 125A
  • กำลังพิกัดตัดกระแสลัดวงจร (IC): สูงถึง 10 kA (รองรับกระแสไฟฟ้าลัดวงจรสูงสุดได้ 10,000 แอมป์)
  • จำนวนโพล (Poles): มีให้เลือกหลากรูปแบบทั้ง 1P, 2P, 3P และ 4P ตามระบบไฟฟ้าที่ใช้
  • เส้นโค้งการทริป (Tripping Curves): มีให้เลือกทั้งแบบ B, C และ D เพื่อให้เหมาะกับประเภทโหลดไฟฟ้า (เช่น ไฟแสงสว่าง หรือมอเตอร์ขนาดใหญ่)
  • ความทนทานสูง: รองรับการเปิด-ปิดทางกล (Mechanical) สูงถึง 20,000 ครั้ง
Pole ICn Description Product Code
1P 63A 10kA NXB-125G 1P C63A 816080
1P 80A 10kA NXB-125G 1P C80A 816083
1P 100A 10kA NXB-125G 1P C100A 816086
1P 125A 10kA NXB-125G 1P C125A 816089
2P 63A 10kA NXB-125G 2P C63A 816092
2P 80A 10kA NXB-125G 2P C80A 816095
2P 100A 10kA NXB-125G 2P C100A 816098
2P 125A 10kA NXB-125G 2P C125A 816101
3P 63A 10kA NXB-125G 3P C63A 816104
3P 80A 10kA NXB-125G 3P C80A 816107
3P 100A 10kA NXB-125G 3P C100A 816110
4P 63A 10kA NXB-125G 4P C63A 816113
4P 80A 10kA NXB-125G 4P C80A 816116
4P 100A 10kA NXB-125G 4P C100A 816119
