ตู้ DB 250A Schneider | เบรกเกอร์ย่อย MCCB และ MCB

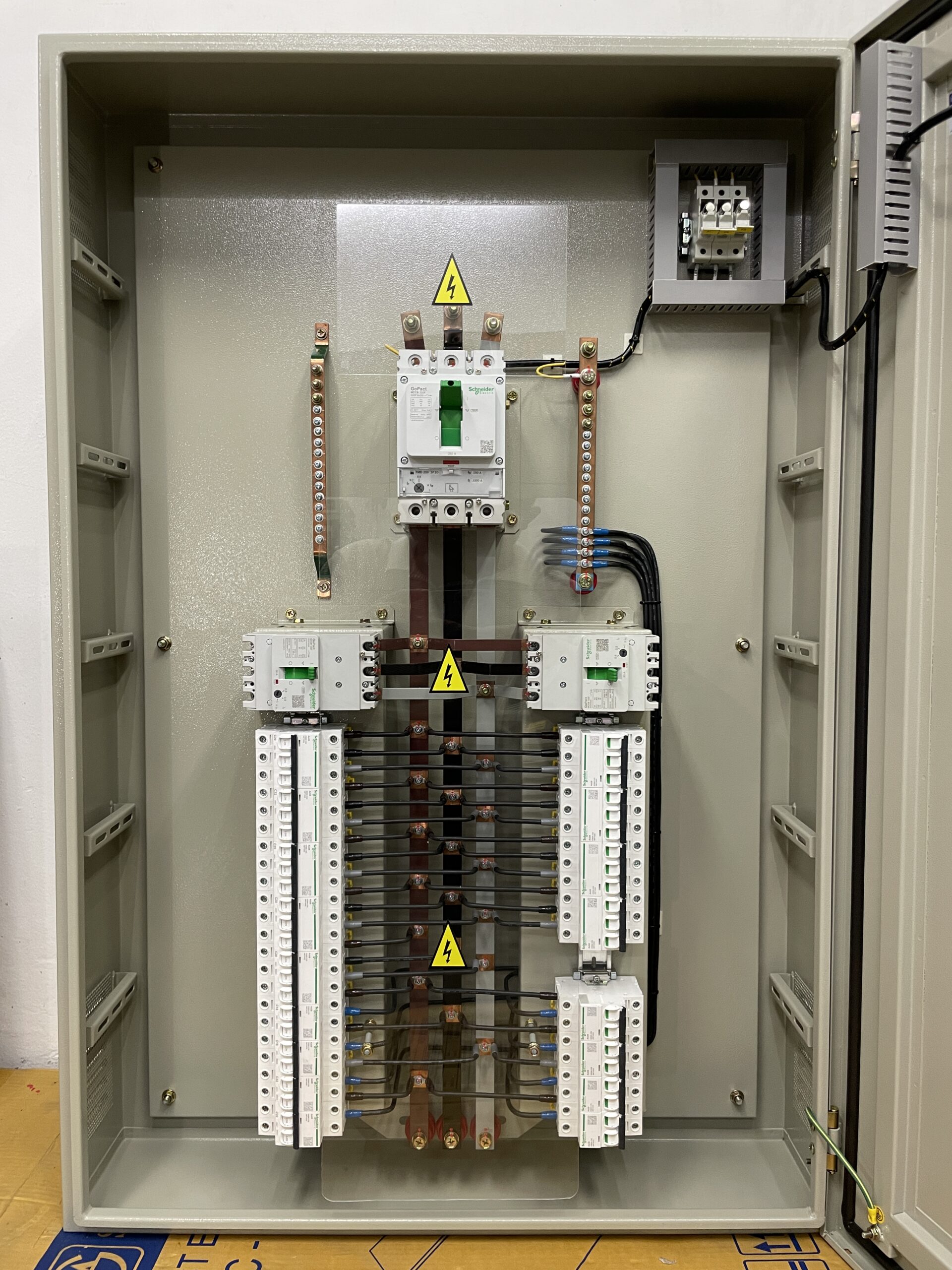

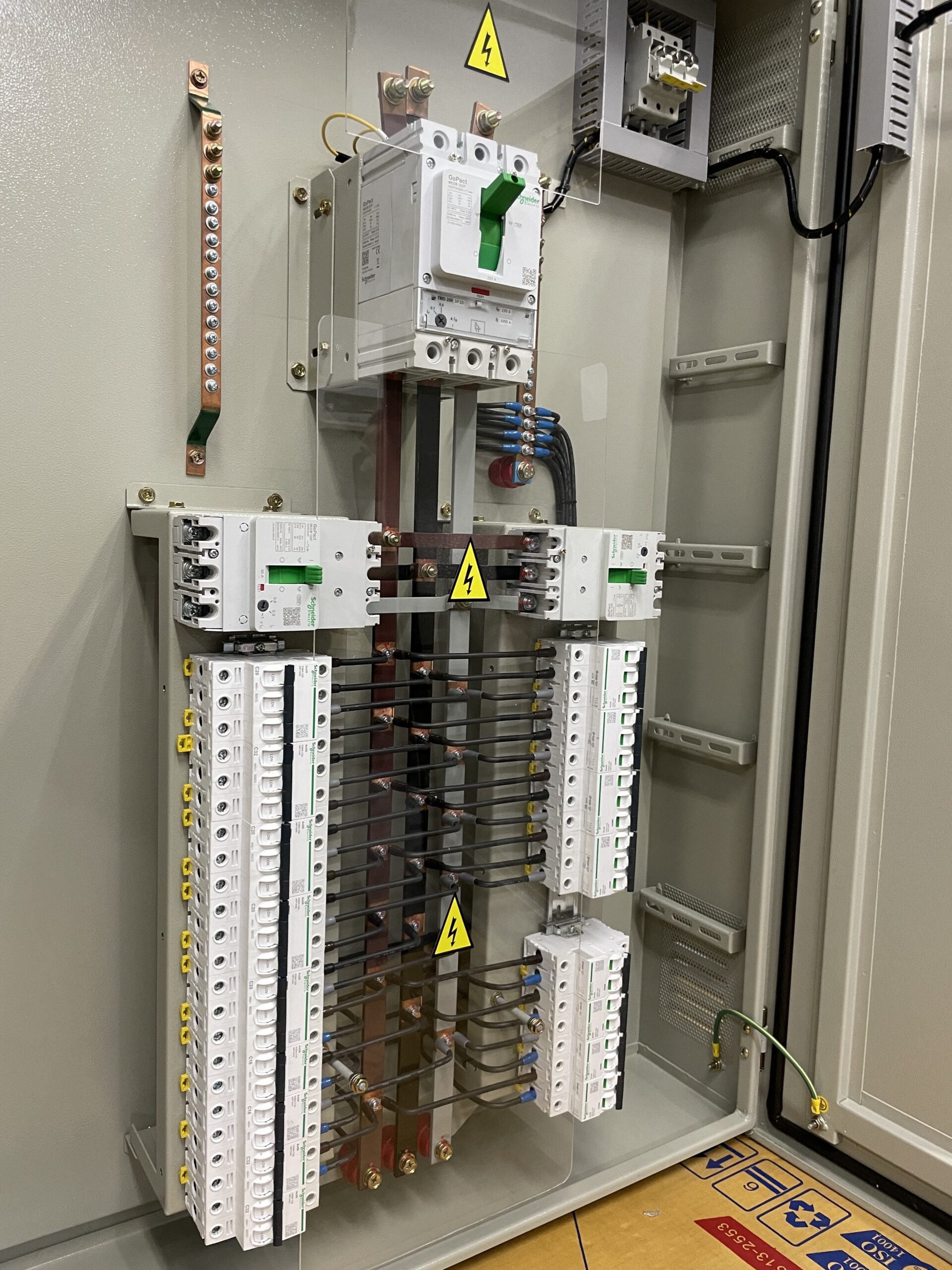

ตู้ DB 250A Schneider พร้อมเมน MCCB และเบรกเกอร์ย่อย 17 วงจร
ตู้ DB 250A (Distribution Board) ชุดนี้ออกแบบสำหรับกระจายไฟฟ้าไปยังวงจรย่อยในอาคารและงานอุตสาหกรรมตามแบบไฟฟ้าของโครงการ ใช้เมน MCCB Schneider พิกัด 250AT/250AF พร้อม MCCB และ MCB สำหรับวงจรย่อย
รายการอุปกรณ์ตู้ DB 250A Schneider(Bill of Materials)
| ลำดับ | รายการอุปกรณ์ | ยี่ห้อ | รุ่น / ขนาด | จำนวน |
|---|---|---|---|---|
| Cabinet | ||||
| 1 | Cubicle Indoor Type IP40; Indoor Form 1 (ฝาชั้นเดียว); Door 1.6 mm, Cover & Plate 1.6 mm; Epoxy Powder Coated RAL7032; Electro Galvanized Steel Sheet | KJL | W700 × H1100 × D200 mm | 1.00 |
| Metering | ||||
| 2 | Pilot Lamp LED (L1,L2,L3) | SCHNEIDER | XA2 SERIES | 3.00 |

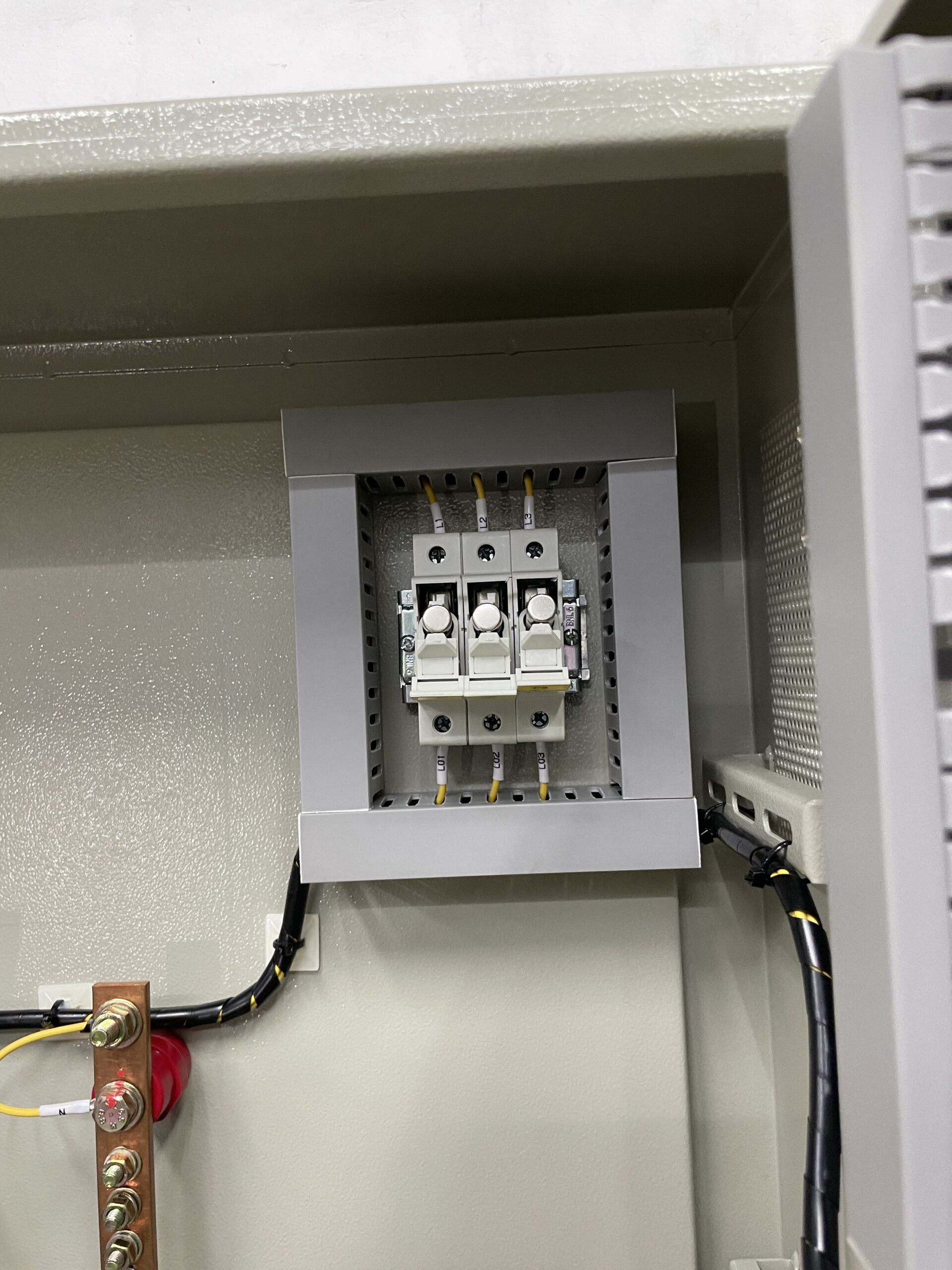

| 3 | Control Fuse 4A & Fuse Base | LINDNER | 1120 002 + 1810 101 | 3.00 |
| Main Equipment | ||||
| 4 | MCCB 3P 250AT/250AF 36kA @415V | SCHNEIDER | G25F3A250 | 1.00 |
| 5 | MCCB 3P 63AT/125AF 30kA @415V | SCHNEIDER | G12F3A63 | 1.00 |
| 6 | MCCB 3P 50AT/125AF 30kA @415V | SCHNEIDER | G12F3A50 | 1.00 |
| 7 | MCB 3P 32A 6kA | SCHNEIDER | A9F74332 | 2.00 |
| 8 | MCB 1P 20A 6kA | SCHNEIDER | A9F74320 | 7.00 |
| 9 | MCB 2P 32A 6kA | SCHNEIDER | A9F74232 | 4.00 |
| 10 | MCB 2P 16A 6kA | SCHNEIDER | A9F74216 | 4.00 |
| Busbar & Accessories | ||||

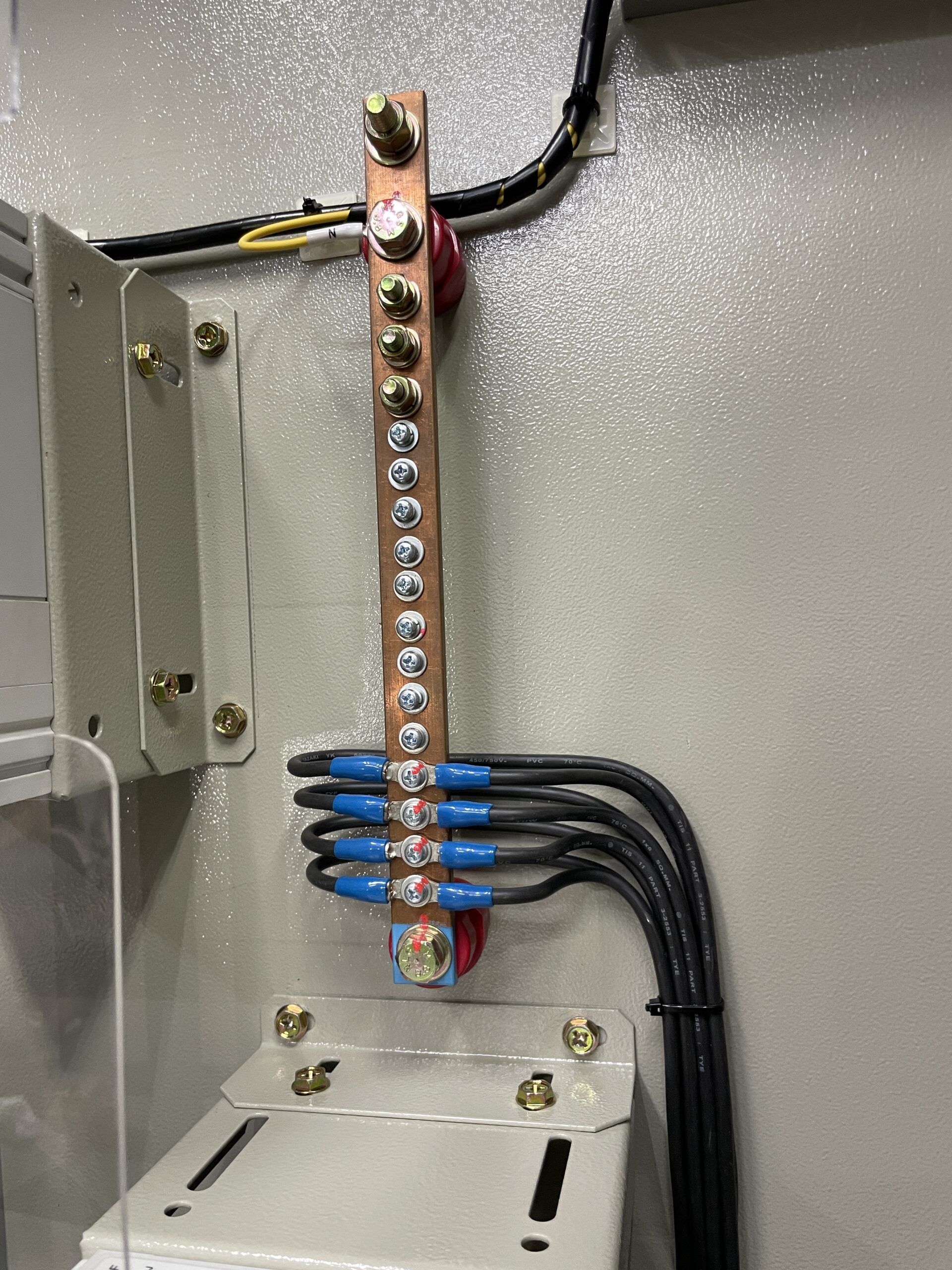

| 11 | Cu. Busbar 250A N100% G25% | NS | — | 1.00 |
| 12 | Control Cable & Wiring | NS | — | 1.00 |

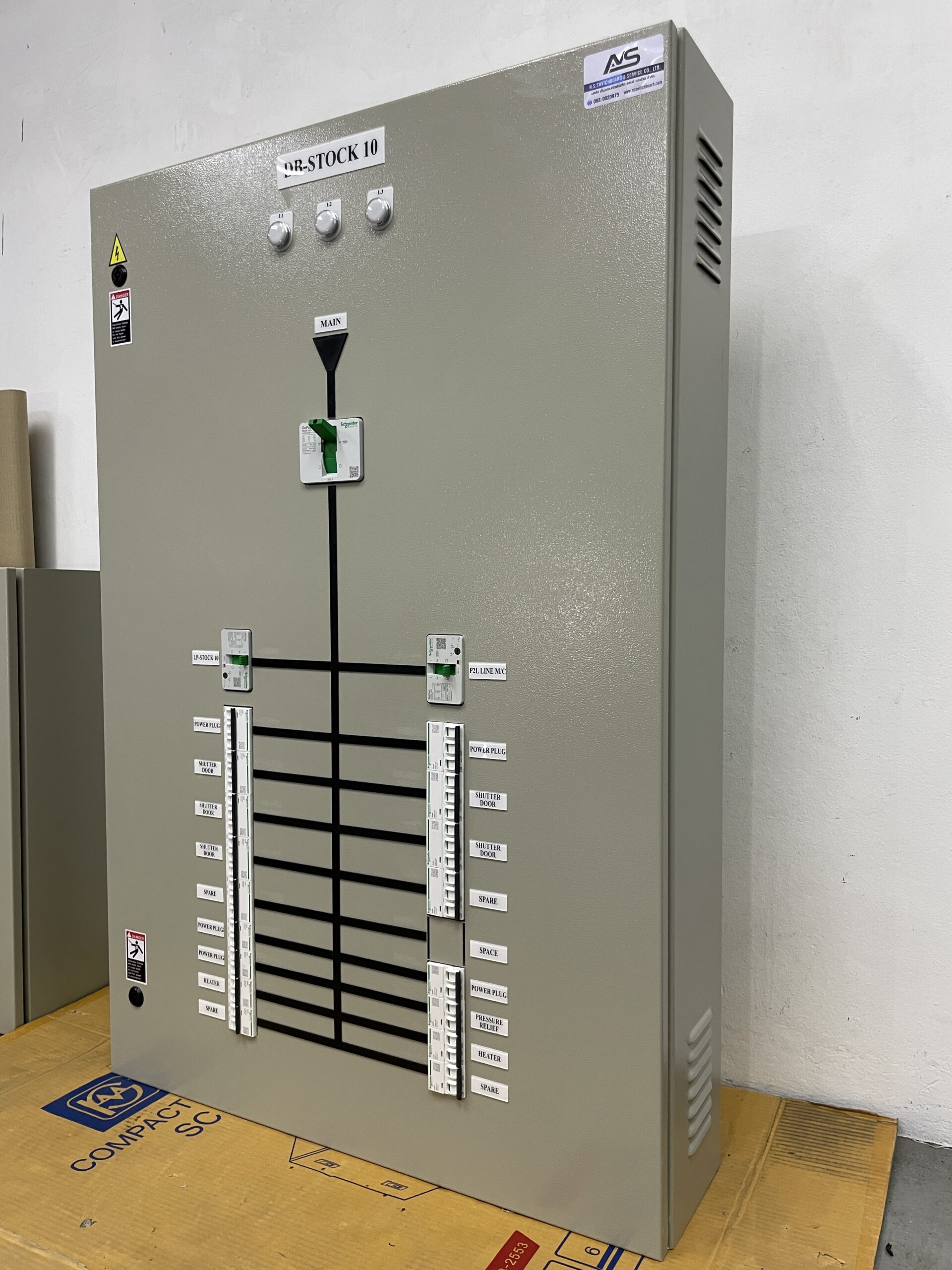

| 13 | Mimicline & Nameplate | NS | — | 1.00 |
| 14 | Accessories, Bolt, Wire Duct | NS | — | 1.00 |
| 15 | Overhead | NS | — | 1.00 |
