DB 400A ตู้สลับแหล่งจ่ายไฟ ABB | รับประกอบตู้ไฟฟ้า

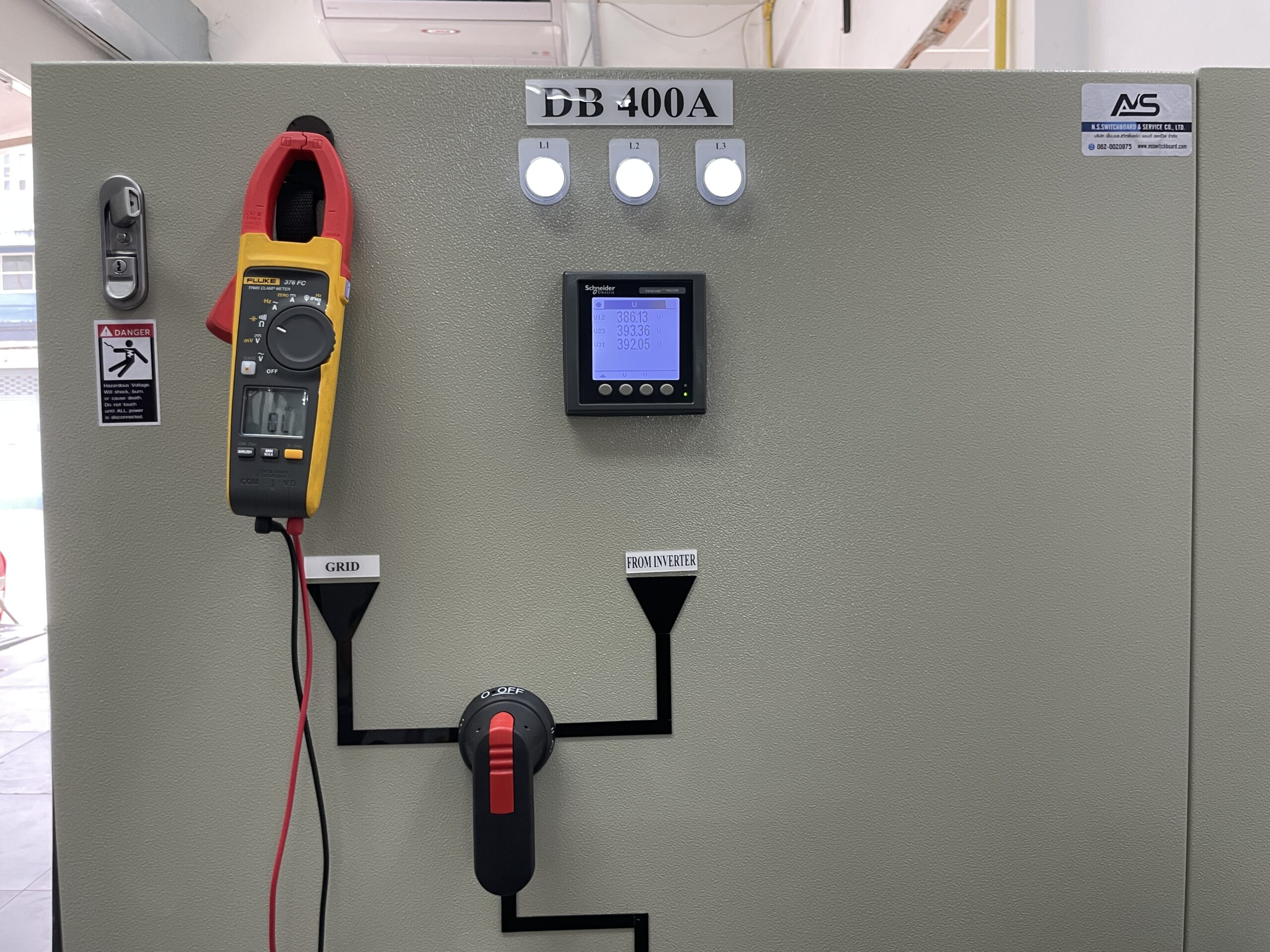

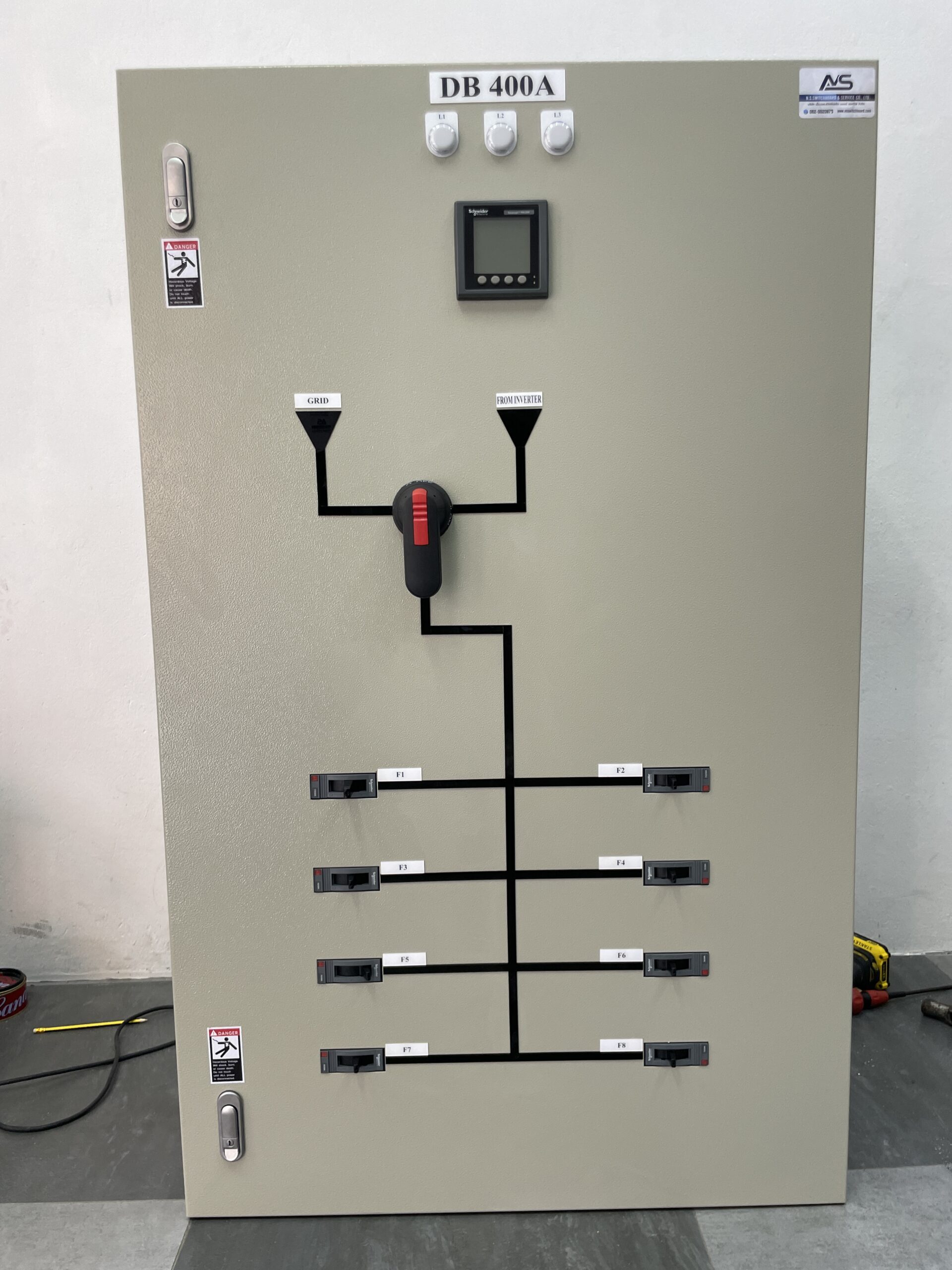

ตู้ DB 400A พร้อม Manual Change-Over Switch ABB และ MCCB Schneider
DB 400A ตู้ Distribution Board พร้อม Manual Change-Over Switch ABB เป็นตู้จ่ายไฟฟ้าที่ออกแบบสำหรับระบบไฟฟ้าอุตสาหกรรม รองรับการสลับแหล่งจ่ายไฟแบบควบคุมด้วยมือ เหมาะสำหรับโรงงาน อาคารพาณิชย์ และระบบไฟฟ้าที่ต้องการเลือกแหล่งจ่ายไฟ

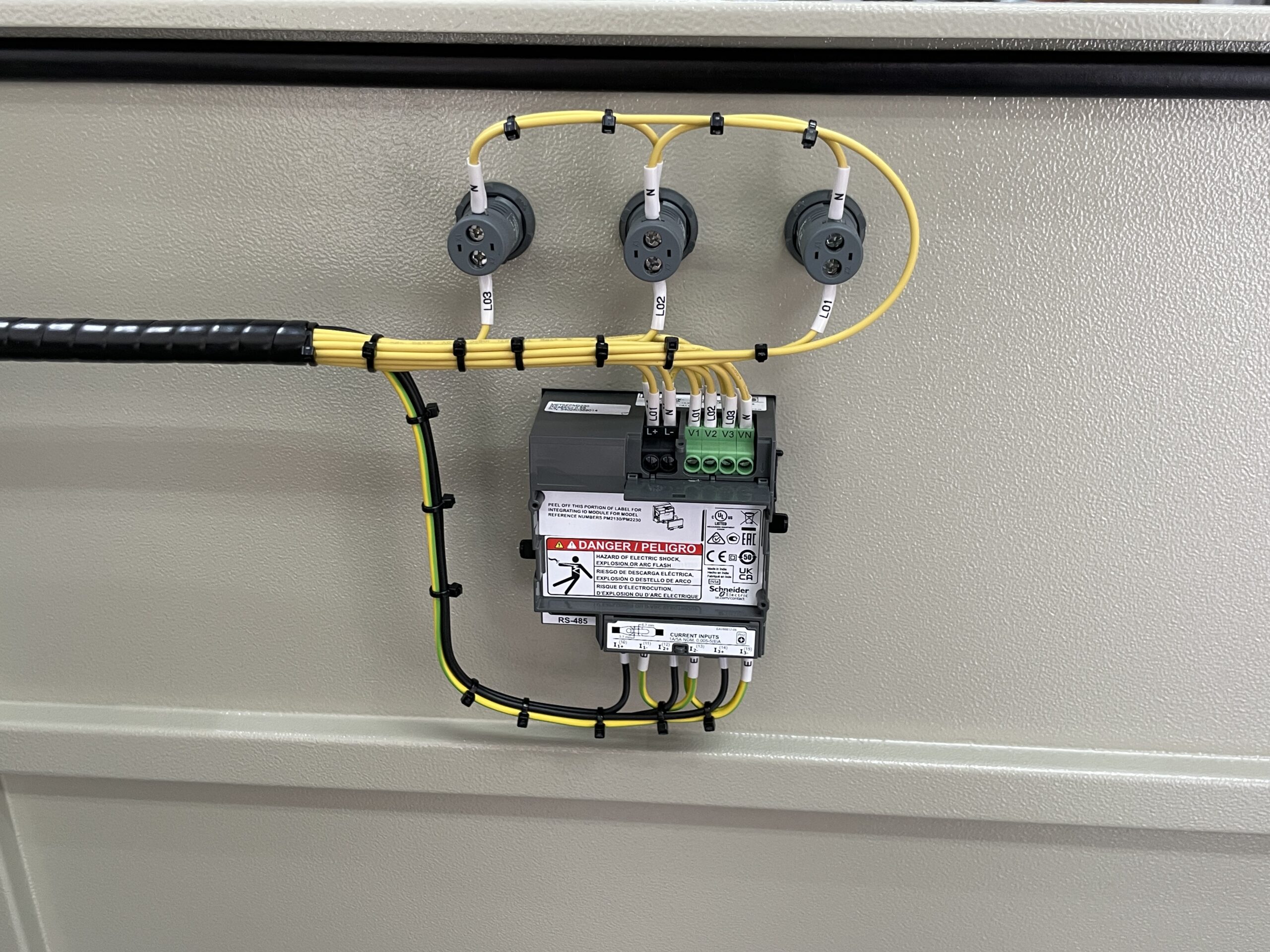

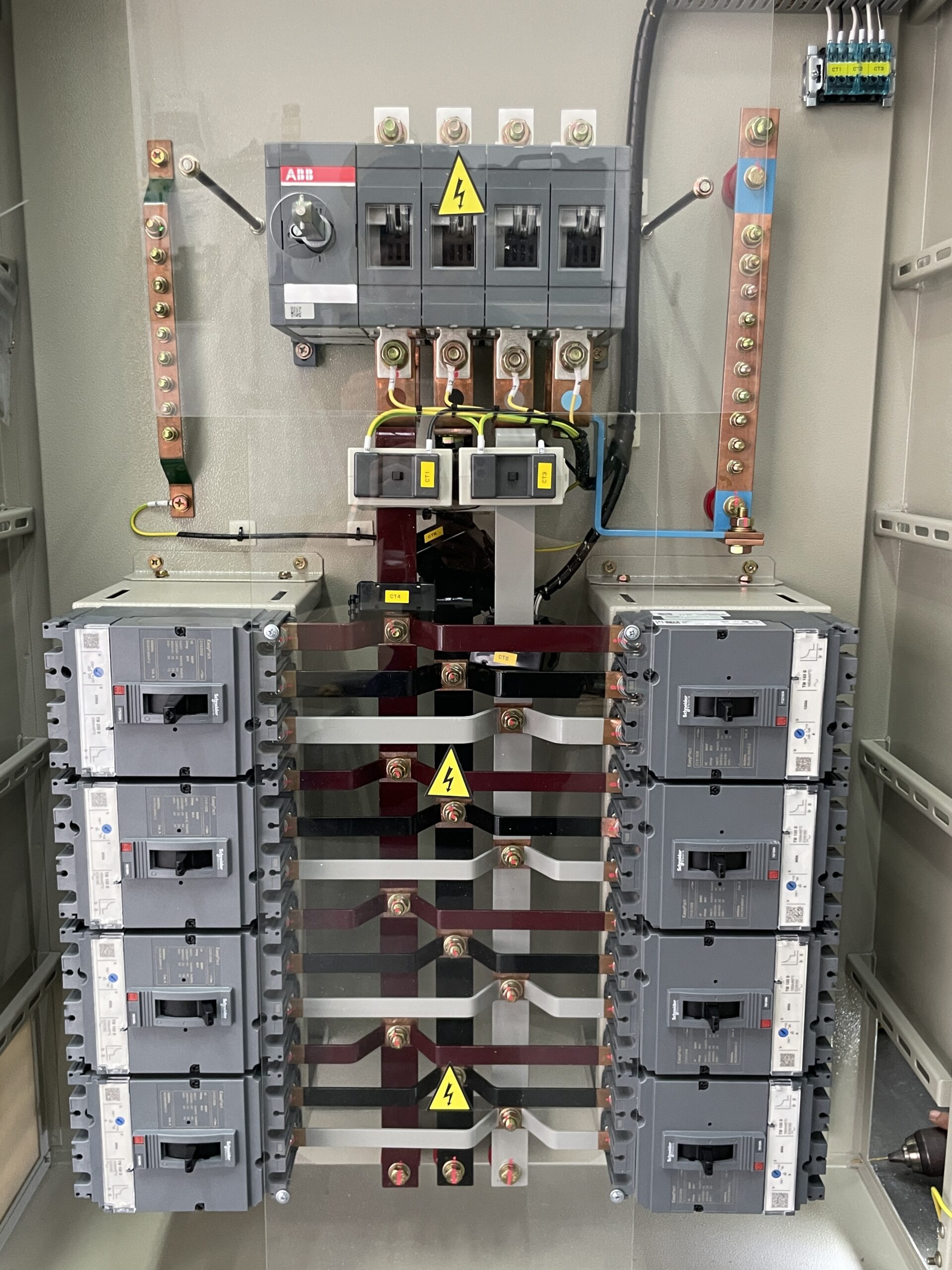

ตู้ DB 400A ชุดนี้ประกอบด้วย Manual Change-Over Switch ABB รุ่น OT400E04CP ขนาด 400A พร้อม MCCB Schneider สำหรับวงจรย่อย Digital Meter Schneider PM2230 และ Current Transformer 400/5A จำนวน 3 ตัว

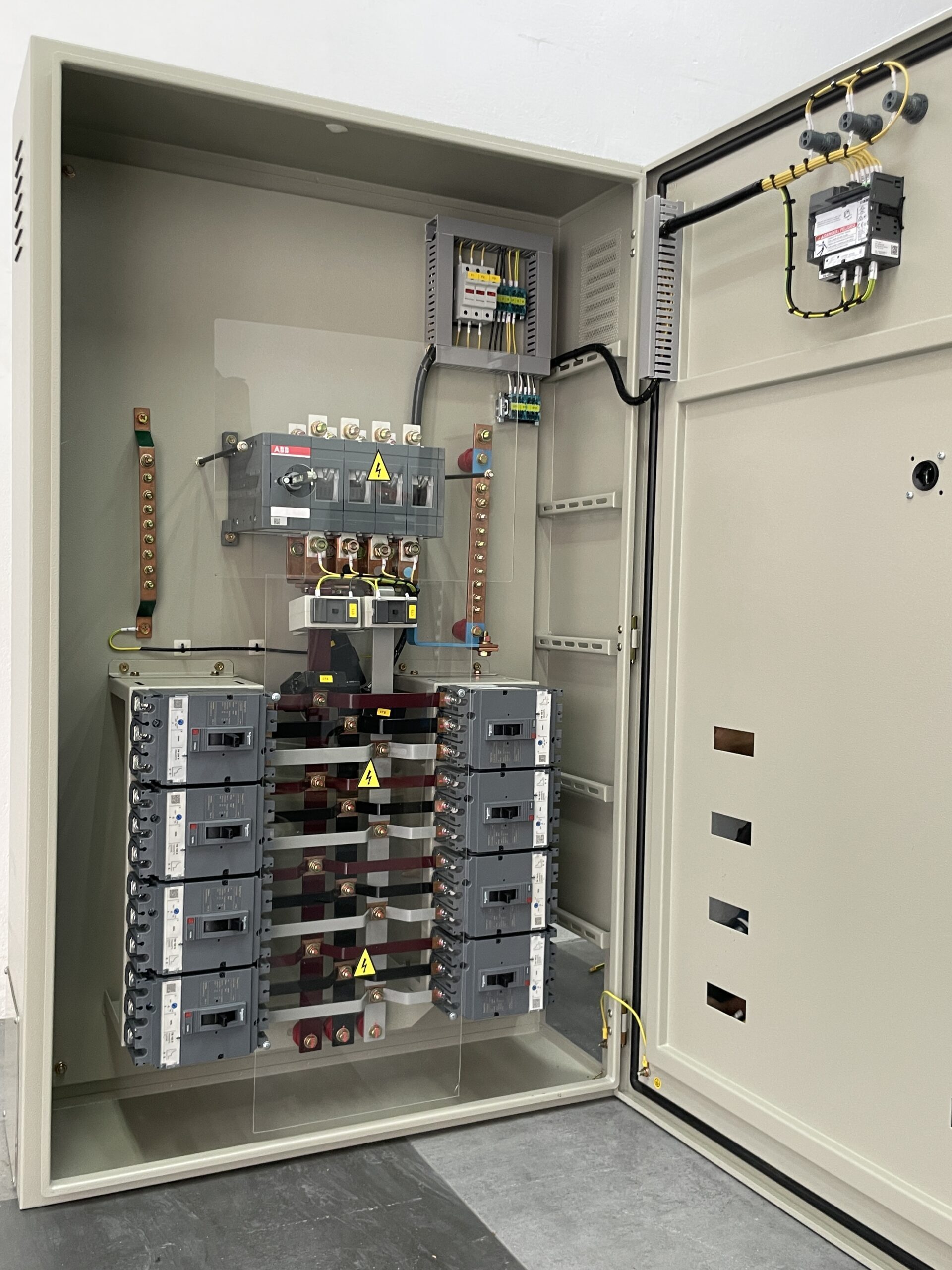

ตัวตู้ผลิตจาก KJL แบบ Indoor IP40 ขนาด W800 × H1300 × D250 มม. มีบัสบาร์ทองแดงขนาด 400A และอุปกรณ์ประกอบตามรายการสเปก สามารถสอบถามรายละเอียดเพื่อสั่งผลิตและขอใบเสนอราคาจาก N.S. SWITCHBOARD AND SERVICE ได้
Manual Change-Over ต่างจาก ATS อย่างไร?
Manual Change-Over ต้องมีผู้ปฏิบัติงานสับเปลี่ยนแหล่งจ่ายเอง ส่วน ATS ใช้ชุดควบคุมและอุปกรณ์ที่ออกแบบให้สลับแหล่งจ่ายอัตโนมัติ สเปกในหน้านี้เป็นแบบ Manu
ตารางรายละเอียดอุปกรณ์ (BOM) ตู้ DB Panel 400A
| ลำดับ | รายการอุปกรณ์ | ยี่ห้อ | รุ่น / ขนาด | จำนวน | หน่วย |
|---|---|---|---|---|---|
| Cabinet | |||||
| 1 | Cubicle Indoor Type IP40 — Indoor Form 1 (ฝาชั้นเดียว); Door 1.2 mm; Cover & Plate 1.2 mm; สี Epoxy Powder Coated RAL7032 | KJL | W800 × H1300 × D250 mm | 1.00 | ชุด |
| Metering | |||||
| 2 | Digital Meter | SCHNEIDER | PM2230 | 1.00 | Ea. |
| 3 | Pilot Lamp LED (L1,L2,L3) | DAKO | XA2 SERIES | 3.00 | Ea. |
| 4 | CT 400/5A | DAKO | MSQ-40 | 3.00 | Ea. |

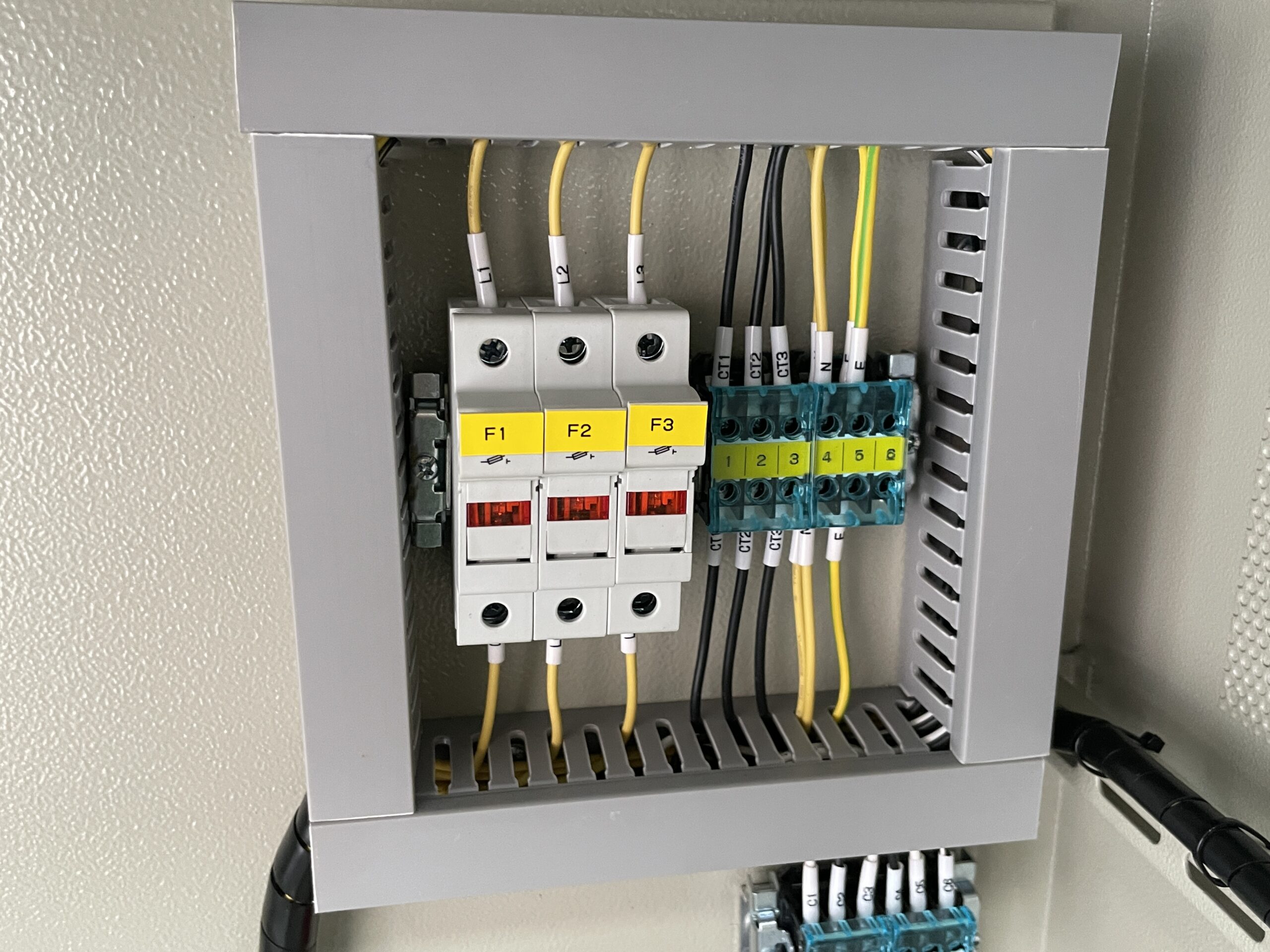

| 5 | Control Fuse 4A & Fuse Base | LINDNER | 1120 002 + 1810 101 | 3.00 | Ea. |
| Breaker | |||||
| 6 | Manual Change-Over Switch 4P 400A | ABB | OT400E04CP | 1.00 | Ea. |
| 7 | MCCB 3P 250AT/250AF 25kA @415V | SCHNEIDER | LV525303 | 1.00 | Ea. |
| 8 | MCCB 3P 160AT/160AF 25kA @415V | SCHNEIDER | LV516303 | 1.00 | Ea. |
| 9 | MCCB 3P 100AT/100AF 25kA @415V | SCHNEIDER | LV510307 | 6.00 | Ea. |
| Busbar & Accessories | |||||
| 10 | Cu Busbar 400A N100% G25% | NS | — | 1.00 | Lot |
| 11 | Control Cable & Wiring | NS | — | 1.00 | Lot |
| 12 | Mimicline & Nameplate | NS | — | 1.00 | Lot |
| 13 | Accessories, Bolt, Wire Duct | NS | — | 1.00 | Lot |
| 14 | Overhead | NS | — | 1.00 | Lot |
- รับประกอบและออกแบบตู้ไฟฟ้าทุกชนิด
- รับประกอบตู้คอนโทรลและ wiring
- รับงาน PM (Preventive Maintenance) ระบบไฟฟ้า
- รับเปลี่ยนอุปกรณ์ภายในตู้ไฟฟ้า
- รับประกอบและออกแบบตู้ ATS MDB DB SDB Solar Panel
- ออกแบบฟรี
- มีการรับประกันหลังส่งมอบ
- สำรวจหน้างานฟรี กทม และปริมณฑล
- ติดต่อสอบถาม 062-0020975 คุณโอ๊ต 096-9972338 คุณพะแพง
- ID LINE: @ns.swb
