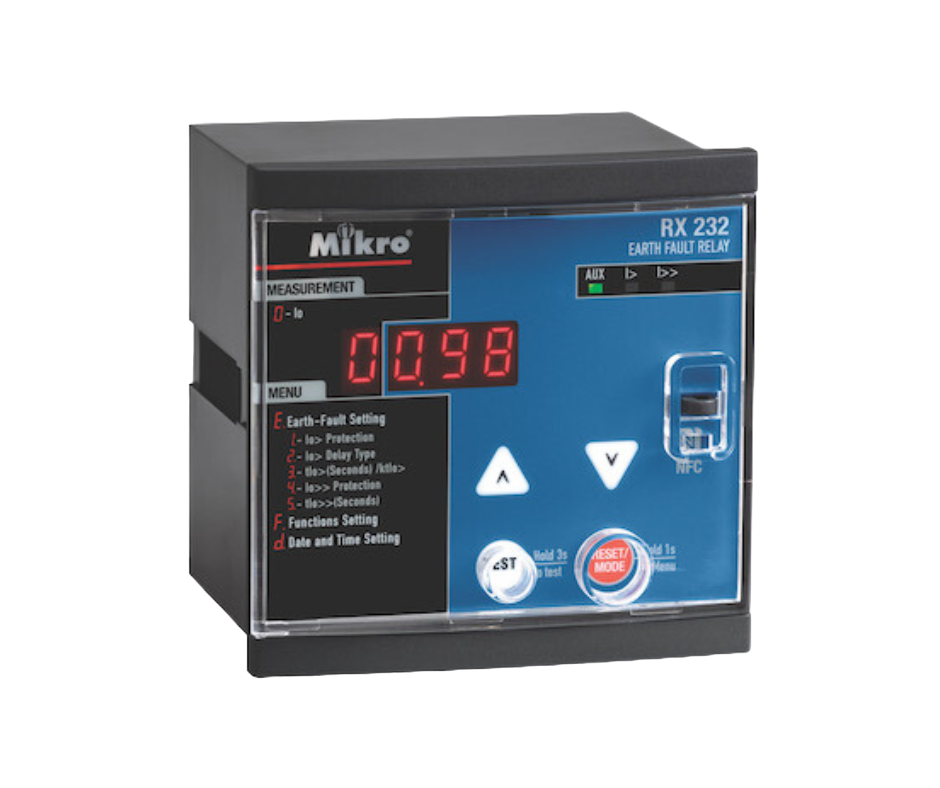

Earth Fault Protection Relay (RX232)
อุปกรณ์ป้องกันกระแสรั่วในระบบไฟฟ้าป้องกันกระแสรั่วไหลในระบบไฟฟ้าโดยใช้หลักการวัดกระแสที่บัสบาร์กราวด์ โดยมีระบบ Alarm เพื่อแจ้งเตือนเมื่อเริ่มมีการรั่วไหลของกระแสไฟ และมี Output เพื่อสั่งตัดวงจร และปัจจุบันมี Function Phase Protection สำหรับแสดงผลและตรวจสอบแรงดันไฟฟ้า โดยจะทำการตรวจวัดค่าแรงดันไฟฟ้าว่าปกติหรือไม่ คือ Under-Over Voltage, Phase Unbalance, Phase Loss, Phase Sequence เป็นต้น โดยการต่อวงจรวัดกระแสที่บัสบาร์ทั้ง 4 CT เฟส R, S, T และ N เพื่อตรวจจับกระแสรั่วไหลในระบบไฟฟ้า
- ป้องกันเครื่องจักร, มอเตอร์ เสียหาย
- เครื่องจักรปลอดภัย ลดค่าใช้จ่ายในการซ่อมบำรุง
- สามารถหน่วงเวลาไม่ให้ตัดไฟ ถ้าอยู่ในช่วงกระแสที่ปลอดภัย เพื่อไม่ให้กระทบกับการหยุดไลน์การผลิต
Specifications EARTH FAULT RELAY RX232
| หมวด | รายการ | รายละเอียด |
|---|---|---|
| RATING | Rated Current (In) | 5 A |
| Frequency | 50 หรือ 60 Hz | |
| Burden | < 0.3 VA @ In | |
| Thermal Withstand | 4 × In ต่อเนื่อง | |
| AUXILIARY SUPPLY | Supply Voltage | 198 – 265 VAC |
| Supply Frequency | 50 หรือ 60 Hz | |
| VA Rating | สูงสุด 3 VA | |
| ACCURACY | Protection Thresholds | ±3% หรือ ±20 mA (แล้วแต่ว่าค่าใดมากกว่า) |
| Time Delay | ±3% หรือ ±40 ms (แล้วแต่ว่าค่าใดมากกว่า) | |
| NFC COMMUNICATION | Operating System | Android OS และ iOS |
| App Name | MikroNFC | |
| SETTING RANGES (Earth-Fault Setting) | Io> | 0.1 – 10.0 A (2% – 200%) |
| kIo> | 0.01 – 1.00 | |
| tIo> | 0.03 – 100 s | |
| Io> Delay Type | DT, NI3/10, NI1.3/10, VI, LI, EI | |
| Io>> | OFF / 0.1 – 50 A (2% – 1000%) | |
| tIo>> | 0.03 – 100 s | |
| OUTPUT CONTACTS | Rated Voltage | 250 VAC |
| Continuous Carry | 5 A (Cosφ = 1.0) | |
| Expected Electrical Life | 100,000 ครั้ง | |
| Expected Mechanical Life | 5,000,000 ครั้ง | |
| Number of Output Contacts | 2 | |
| ENVIRONMENTAL CONDITIONS | Operating Temperature | -10°C ถึง +55°C |
| Humidity | 5% – 95% RH (ไม่เกิดการควบแน่น) | |
| MECHANICAL | Mounting | ติดตั้งแบบ Panel Mounting |
| Dimensions (W × H × D) | 96 × 96 × 90 mm | |
| Enclosure Protection | IP54 (ด้านหน้าแผง), IP20 (ตัวเครื่อง) | |
| Approximate Weight | 0.65 kg |
