GKRC-02F เฟสโปรเทคชั่น รีเลย์ | ENTES

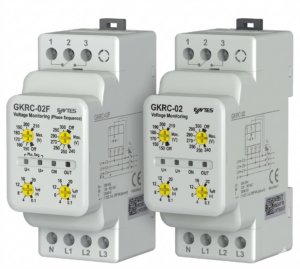

GKRC-02F เฟสโปรเทคชั่น รีเลย์
คือ รีเลย์ตรวจจับและป้องกันความผิดปกติแรงดันไฟฟ้า(Voltage Monitoring Relay) หรือที่ช่างไฟฟ้ามักเรียกว่า “เฟสโปรเทคชัน” (Phase Protection Relay) แบรนด์ ENTES จากประเทศตุรกี
อุปกรณ์ทั้งสองรุ่นนี้ถูกออกแบบมาเพื่อใช้ใน ระบบไฟฟ้า 3 เฟส 4 สาย (3-Phase 4-Wire) ทำหน้าที่เป็นอุปกรณ์เซฟตี้คอยตรวจเช็กคุณภาพไฟหลวงก่อนที่จะจ่ายเข้าสู่มอเตอร์ เครื่องจักร หรือตู้ควบคุมไฟฟ้า หากตรวจเจอระบบไฟที่ผิดปกติ อุปกรณ์จะสั่งตัดวงจรทันทีเพื่อป้องกันไม่ให้อุปกรณ์ไฟฟ้าภายในโรงงานหรืออาคารเกิดการไหม้หรือชำรุดเสียหาย
- ปรับตั้งค่าง่าย ไม่ยุ่งยาก: ปรับแรงดันไฟฟ้าสูงสุด-ต่ำสุด และหน่วงเวลาได้แม่นยำผ่านหมุน Trimpot หน้าเครื่อง
- เช็กสถานะได้ทันที: มีไฟ LED แสดงสถานะการทำงาน และแจ้งเตือนเมื่อเกิดความผิดปกติ ช่วยให้ตรวจเช็กปัญหาหน้างานได้รวดเร็ว
กลุ่มเป้าหมายและการนำไปใช้งาน (Applications)
- รุ่น GKRC-02F: เหมาะที่สุดสำหรับ ตู้คอลโทรลปั๊มน้ำ, โบลเวอร์เป่าลม, เครื่องจักที่มีมอเตอร์3เฟส ที่ห้ามมอเตอร์หมุนกลับทางเด็ดขาดเมื่อมีการสลับเฟสจากการไฟฟ้า
- รุ่น GKRC-02: เหมาะสำหรับ ตู้โหลดเซ็นเตอร์, ตู้ไฟหลักอาคาร, ห้องเย็นหรือระบบแอร์ ที่ต้องการเฝ้าระวังเฉพาะปัญหาแรงดันไฟตก-ไฟเกินเพื่อป้องกันคอมเพรสเซอร์หรือบอร์ดอิเล็กทรอนิกส์เสียหาย
ตารางเปรียบเทียบสเปก ENTES Voltage Monitoring Relay (GKRC-02F vs GKRC-02)
| SPECIFICATIONS | GKRC-02 & GKRC-02F |
|---|---|
| SUPPLY | |
| Nominal Voltage (Un) | 230 VAC (±%10) |
| Operating Frequency | 50/60 Hz |
| MEASUREMENT | |
| Under Voltage Setting Range | 150-210 VAC; off |
| Over Voltage Setting Range | 240-300VAC; off |
| Extreme Under Voltage Limit | < 115 VAC |
| Extreme Over Voltage Limit | > 345 VAC |
| Hysteresis | 3% x Un |
| OUTPUT / SETTINGS | |
| Contact Output | 1 CO, 8 A, 2000 VA ( cosφ=1) |
| Delay-on Time (t /off) | 0.1 – 20 sec |
| Delay-on Time (t /on) | 0.1 – 20 sec |
| CONNECTIONS | |
| Mounting Type | Rail Mounting |
| Connection Terminals | Screw Terminal |
| Connection Type | 3 phase with neutral |
| AMBIENT CONDITIONS | |
| Ambient Temperature | -10/+60’C |
| Maximum Ambient Humidity | 95% |

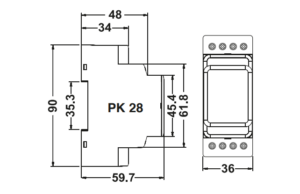

Dimensions (mm)

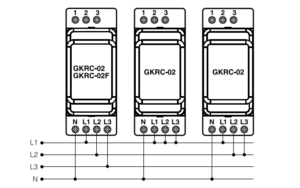

Connection Diagram
