ตู้ MDB 800A
ตู้ MDB 800A รับออกแบบและประกอบตู้เมนไฟฟ้า MCCB Schneider

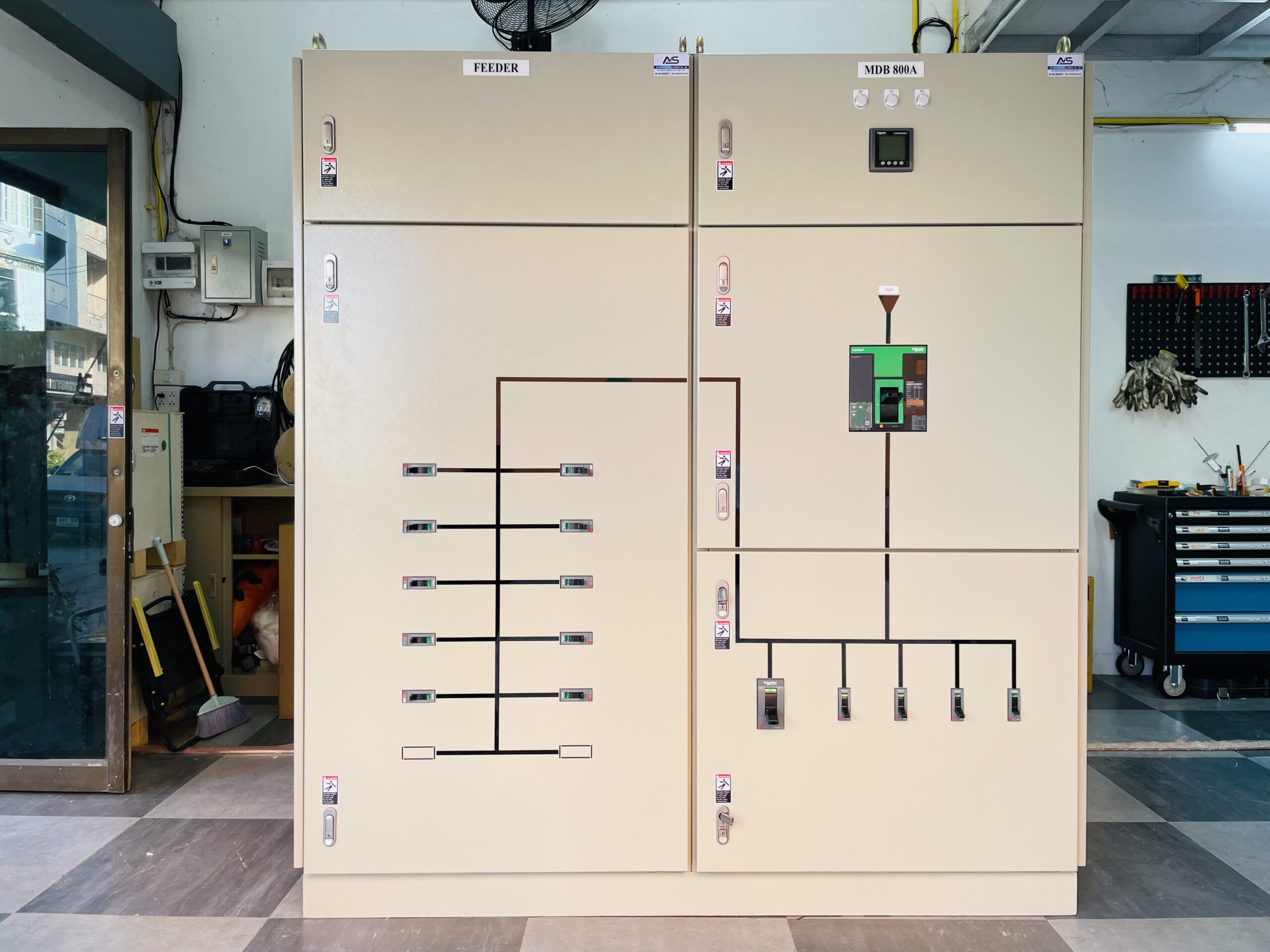

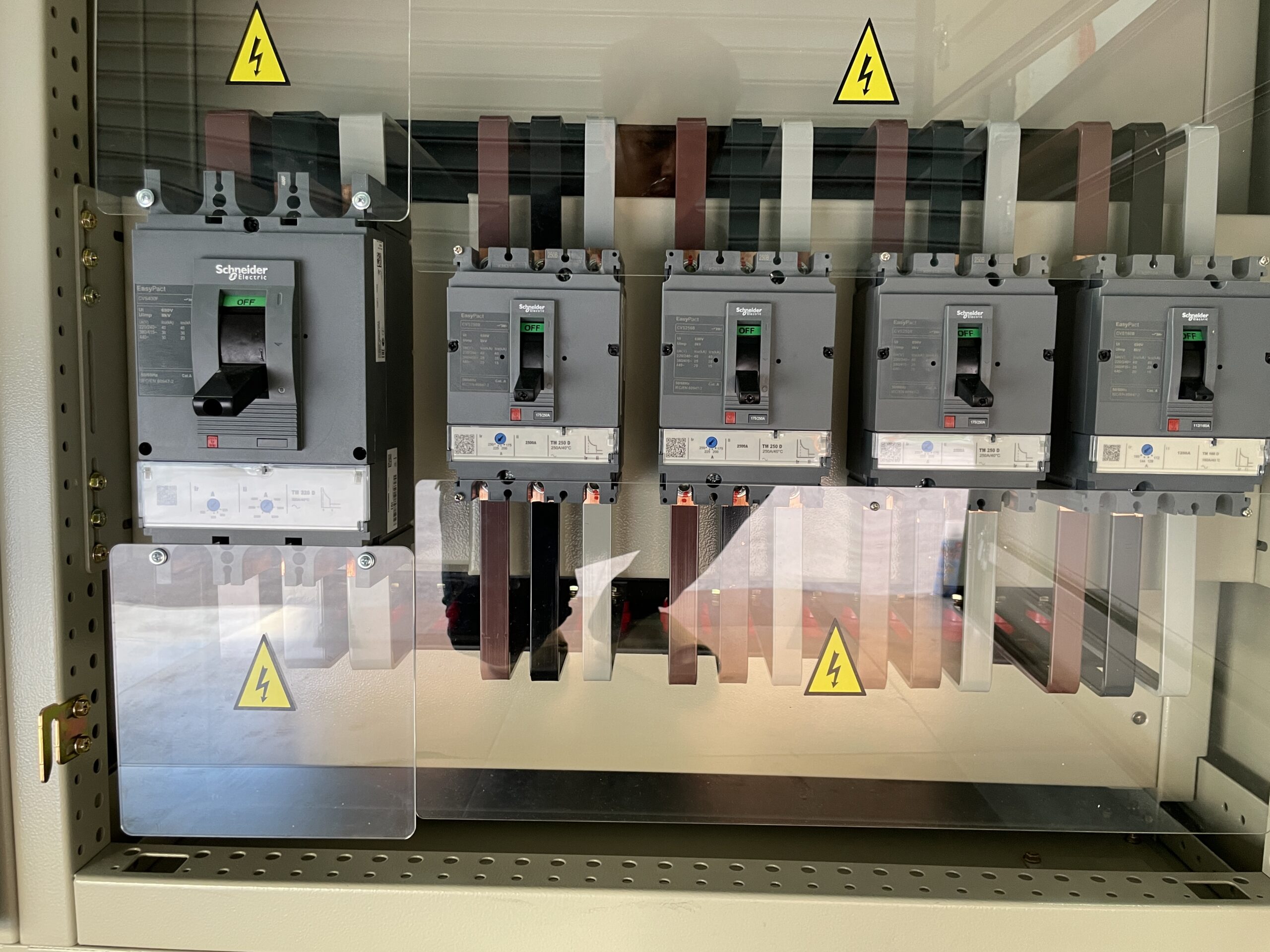

ตู้ MDB 800A (Main Distribution Board) เป็นตู้เมนจ่ายไฟสำหรับระบบไฟฟ้าอาคารและโรงงานอุตสาหกรรม ใช้รับและกระจายพลังงานไฟฟ้าจากระบบจ่ายไฟหลักไปยังวงจรย่อย โดยชุดตัวอย่างนี้ใช้เมนเบรกเกอร์ Schneider MCCB 3P 800AT/800AF 50kA พร้อมมิเตอร์ดิจิทัล Schneider PM2230 และบัสบาร์ทองแดงตามรายการอุปกรณ์

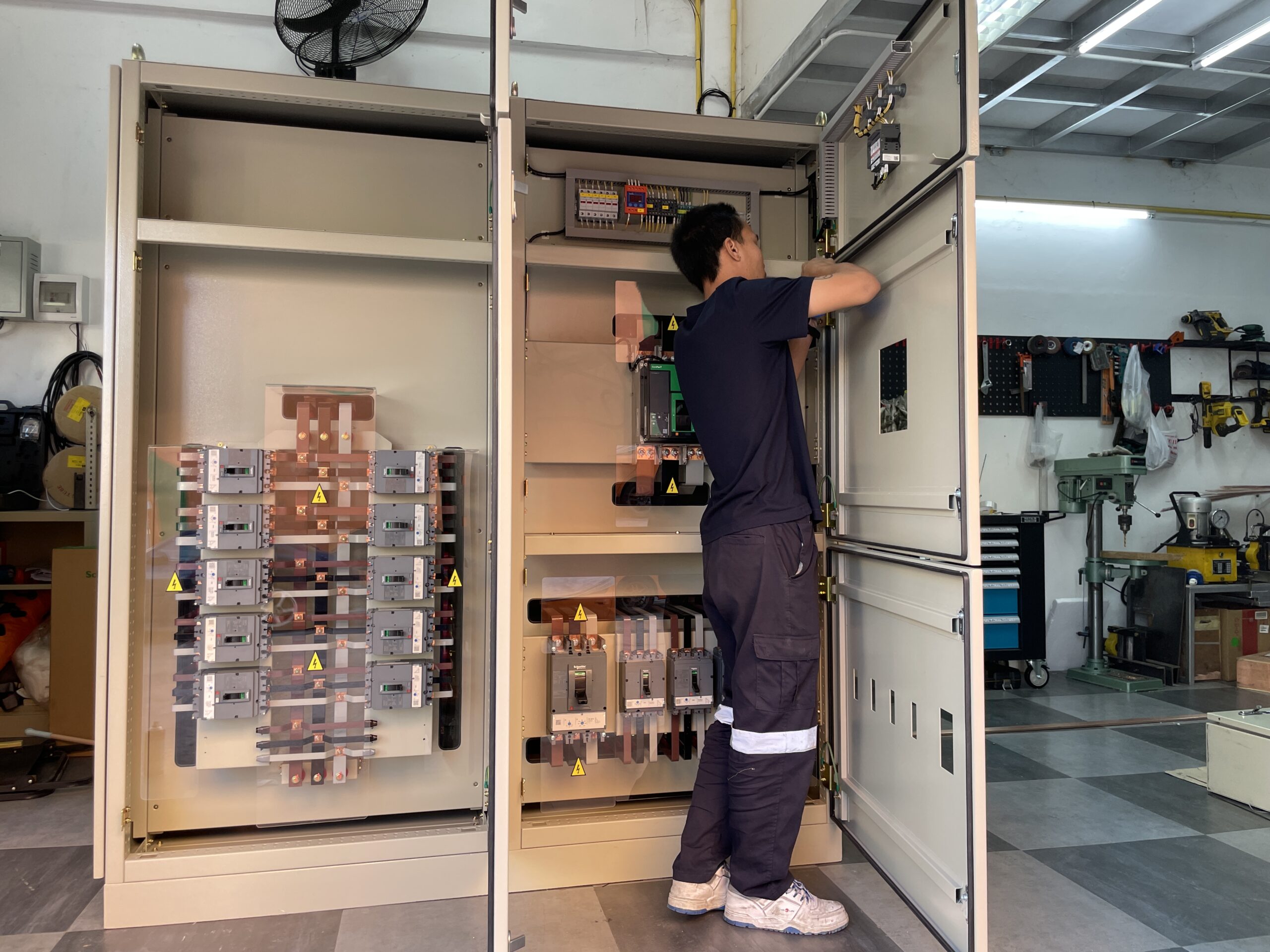

บริษัท N.S. SWITCHBOARD AND SERVICE รับงานออกแบบและประกอบตู้ไฟฟ้าสำหรับโครงการ พร้อมจัดทำรายการอุปกรณ์ให้ตรงตามแบบและข้อกำหนดของลูกค้า สามารถติดต่อเพื่อสอบถามรายละเอียดและขอใบเสนอราคาตู้ MDB 800A ได้
ตารางรายละเอียดอุปกรณ์ตู้ MDB 800A (Bill of Materials)
| ลำดับ | รายการอุปกรณ์ / Description | ยี่ห้อ | รุ่น / Specification | จำนวน | หน่วย |
|---|---|---|---|---|---|
| ตู้และโครงสร้าง (Cabinet) | |||||
| 1 | Cubicle Indoor Type IP40 | KJL | W1800 × H2000 × D800 mm | 1.00 | Ea. |
| Indoor Form 2A (ฝาหน้าชั้นเดียว); Door 1.6 mm; Cover & Plate 2.0 mm; Epoxy Powder Coated RAL7032; Floor Standing Type | |||||

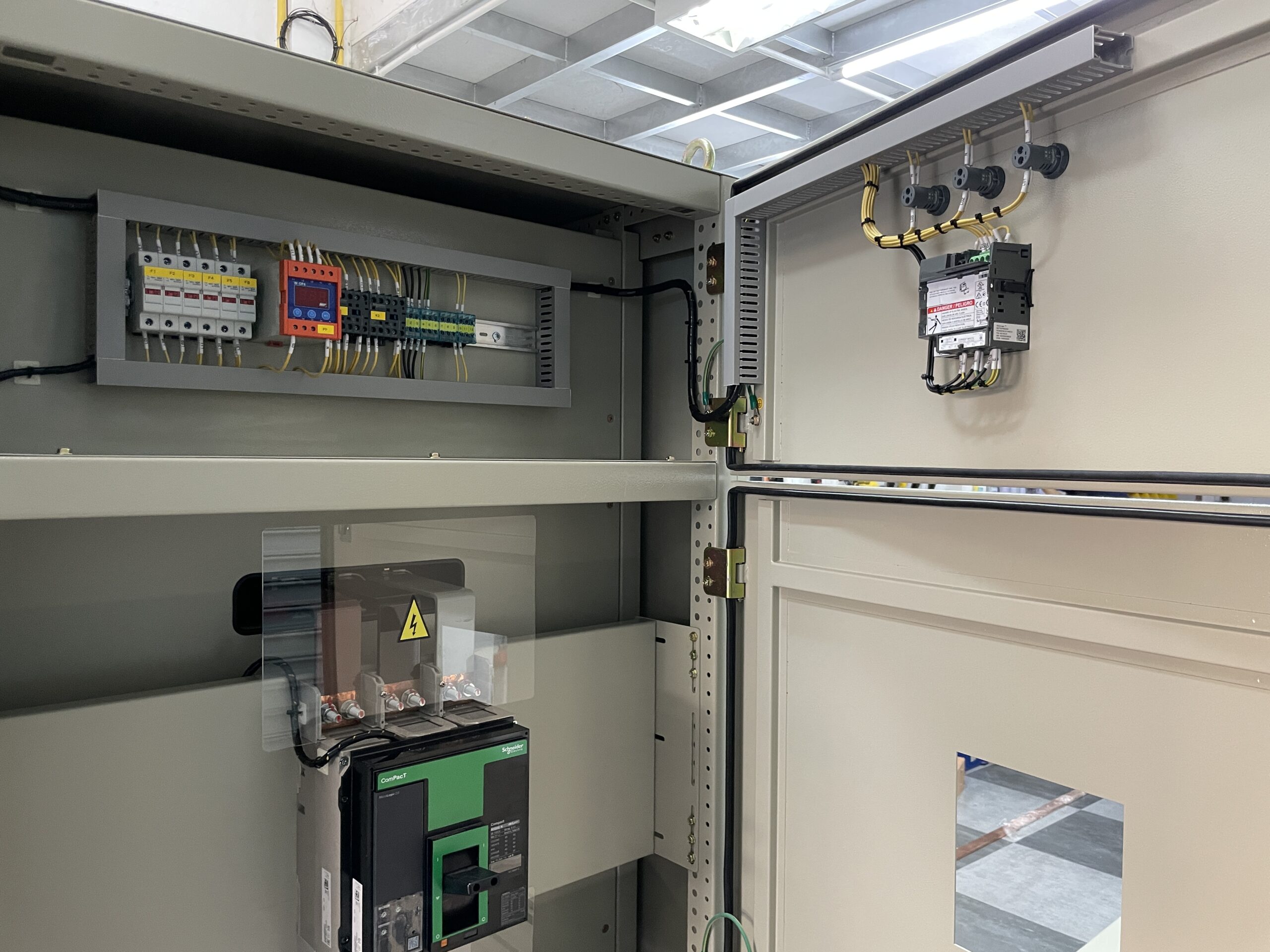

| Metering & Control | |||||
| 2 | Pilot Lamp LED (R,S,T) | SCHNEIDER | XA2 SERIES | 3.00 | Ea. |

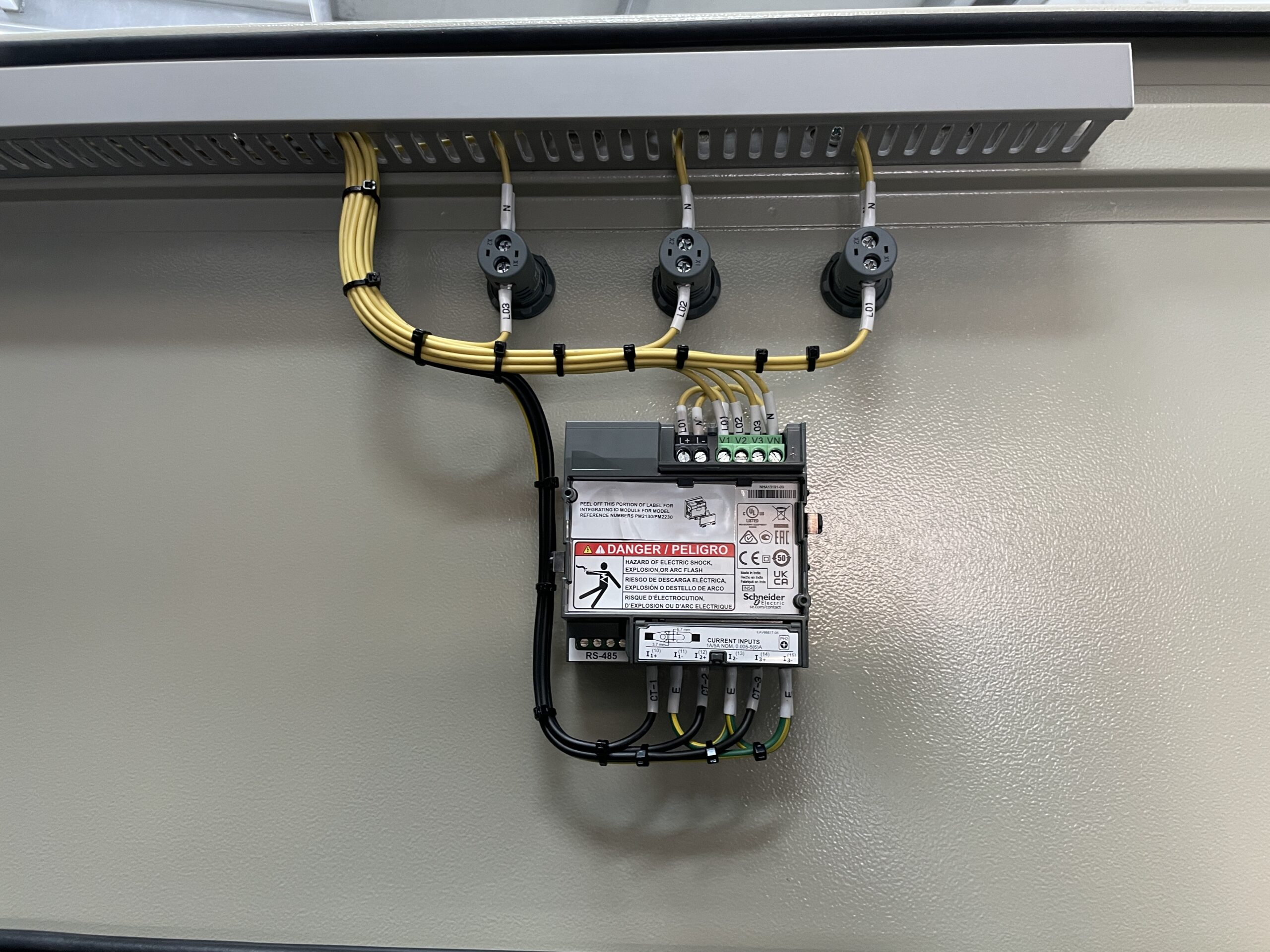

| 3 | Digital Meter | SCHNEIDER | METSEPM2230 | 1.00 | Ea. |
| 4 | Shunt Trip 220V | SCHNEIDER | 33662 | 1.00 | Ea. |

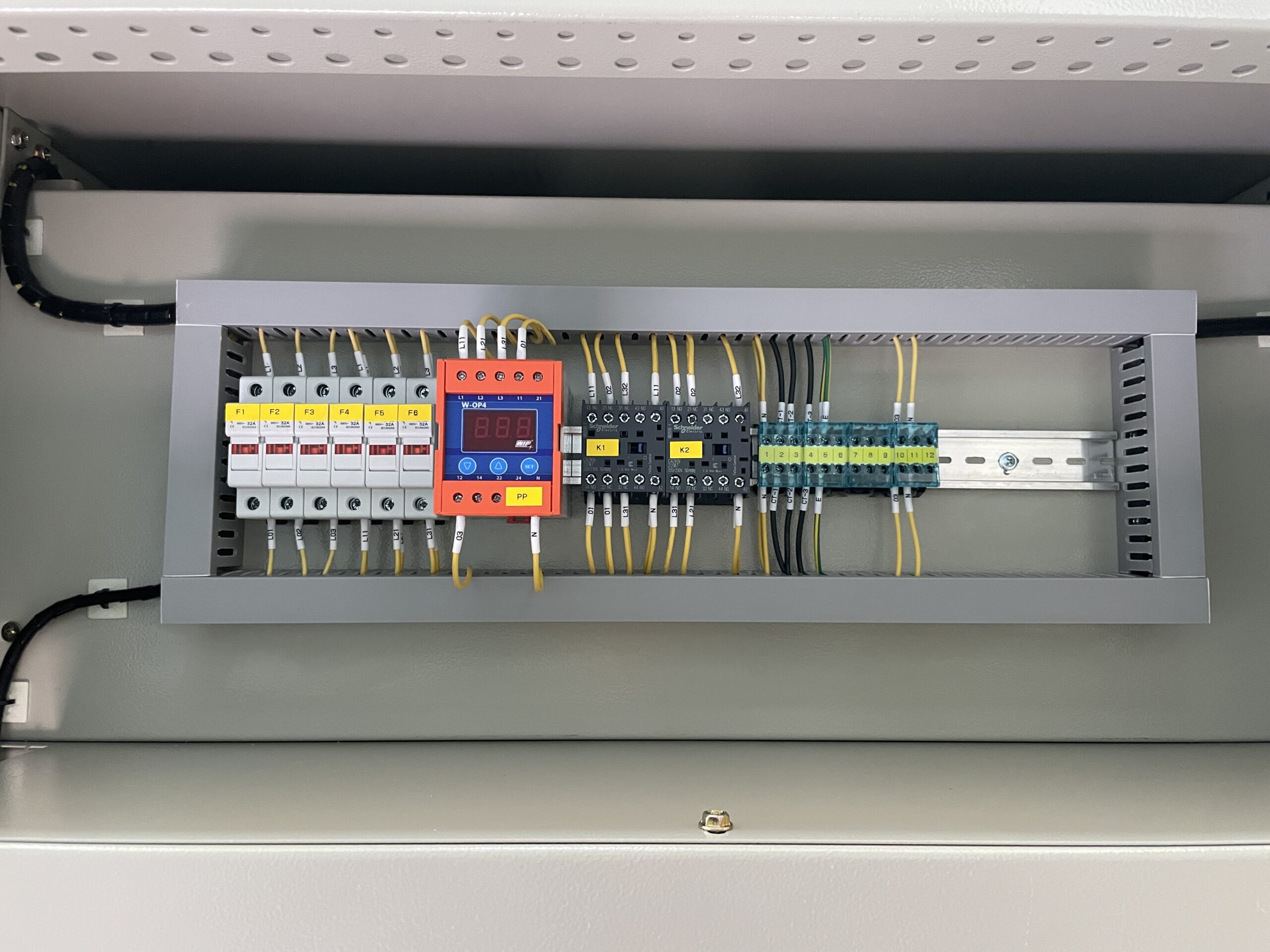

| 5 | Phase Protection | WIP | W-PS4 | 1.00 | Ea. |
| 6 | Control Fuse 4A & Fuse Base | ELZEN | 10×38 + FU4A | 6.00 | Ea. |
| 7 | Current Transformer 800/5A | ELZEN | MSQ-60 | 3.00 | Ea. |
| Circuit Breaker | |||||

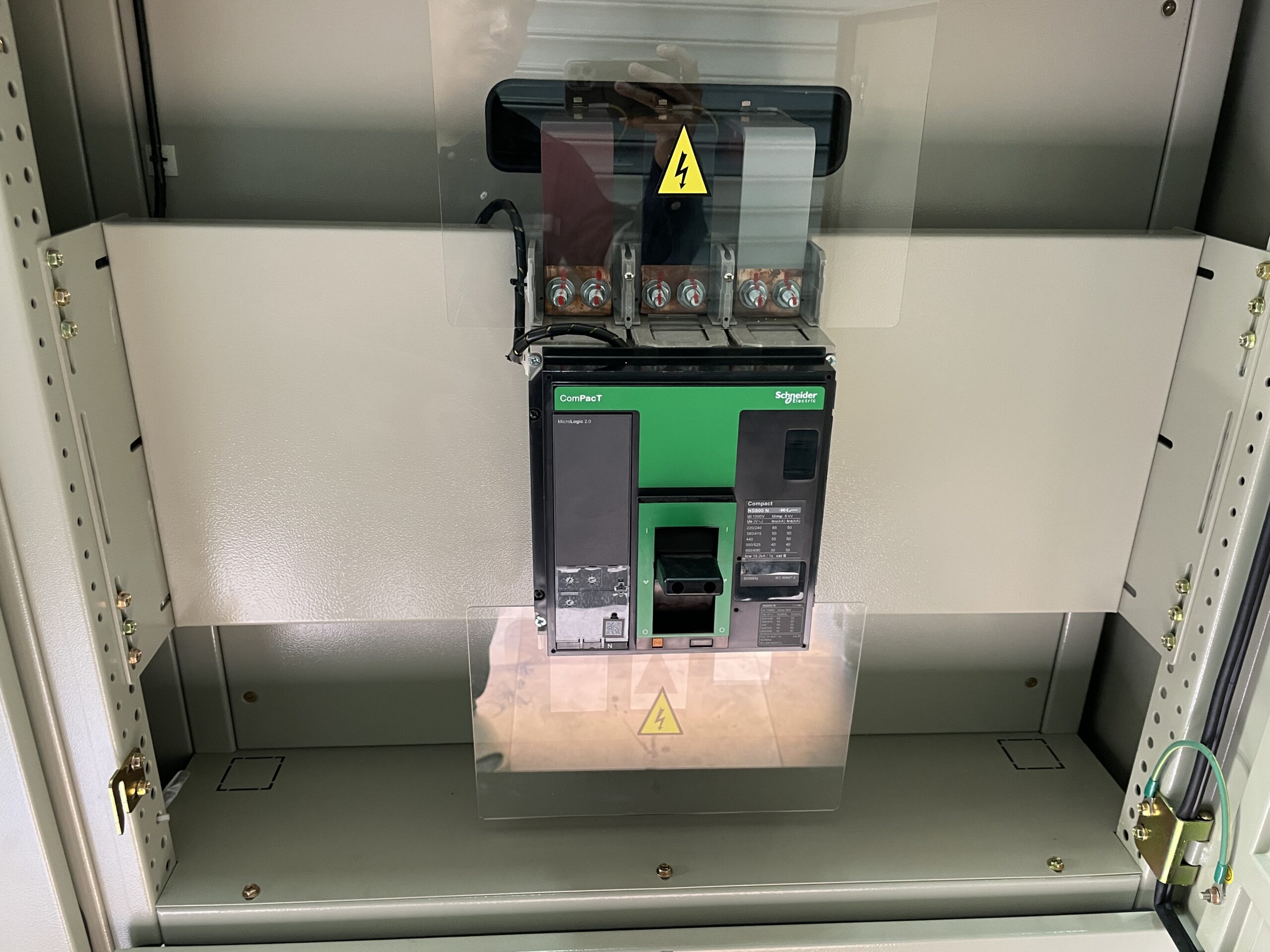

| 8 | MCCB 3P 800AT/800AF 50kA | SCHNEIDER | NS08N3F2X | 1.00 | Ea. |

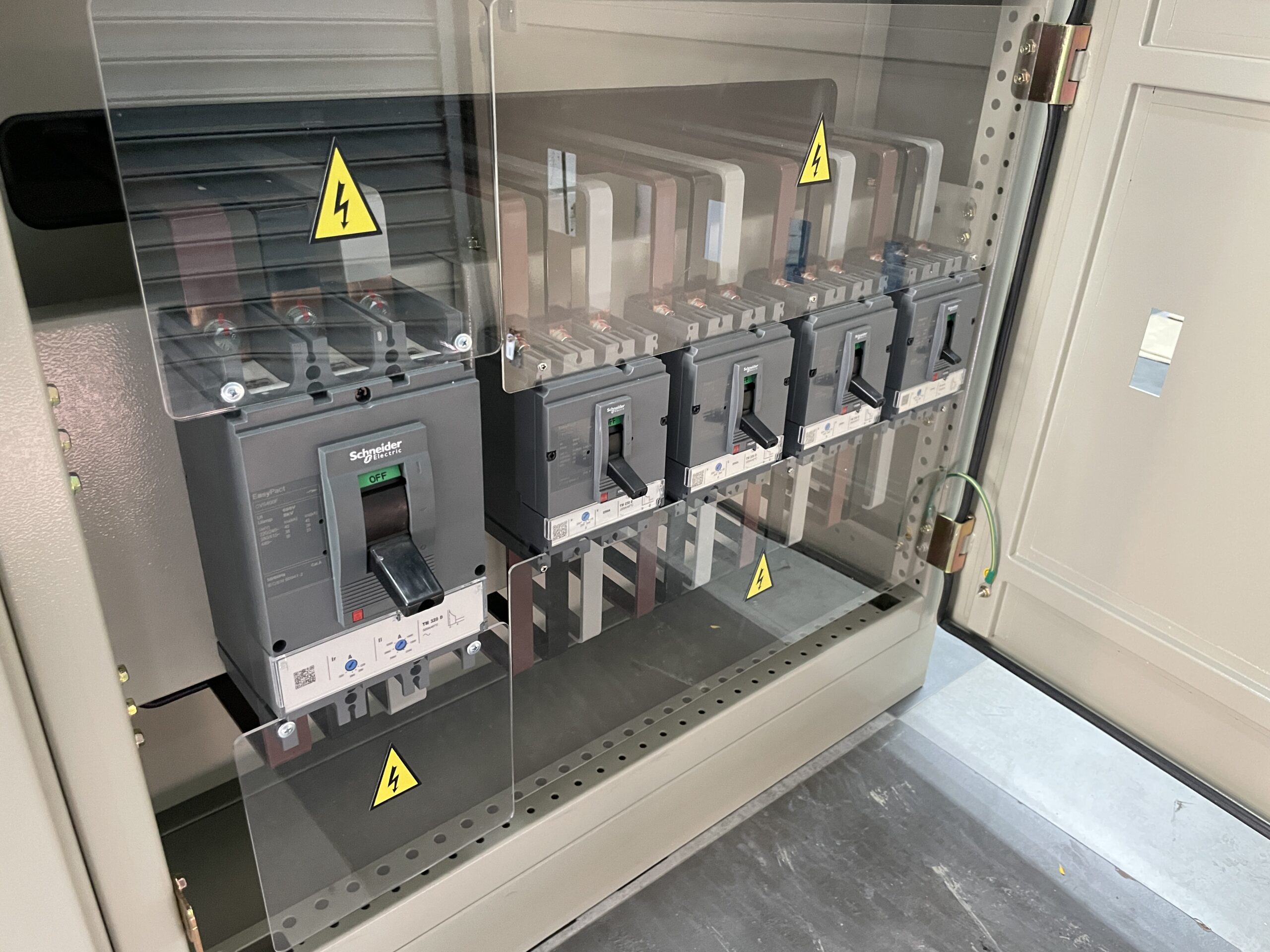

| 9 | MCCB 3P 320AT/630AF 36kA | SCHNEIDER | LV540305 | 1.00 | Ea. |

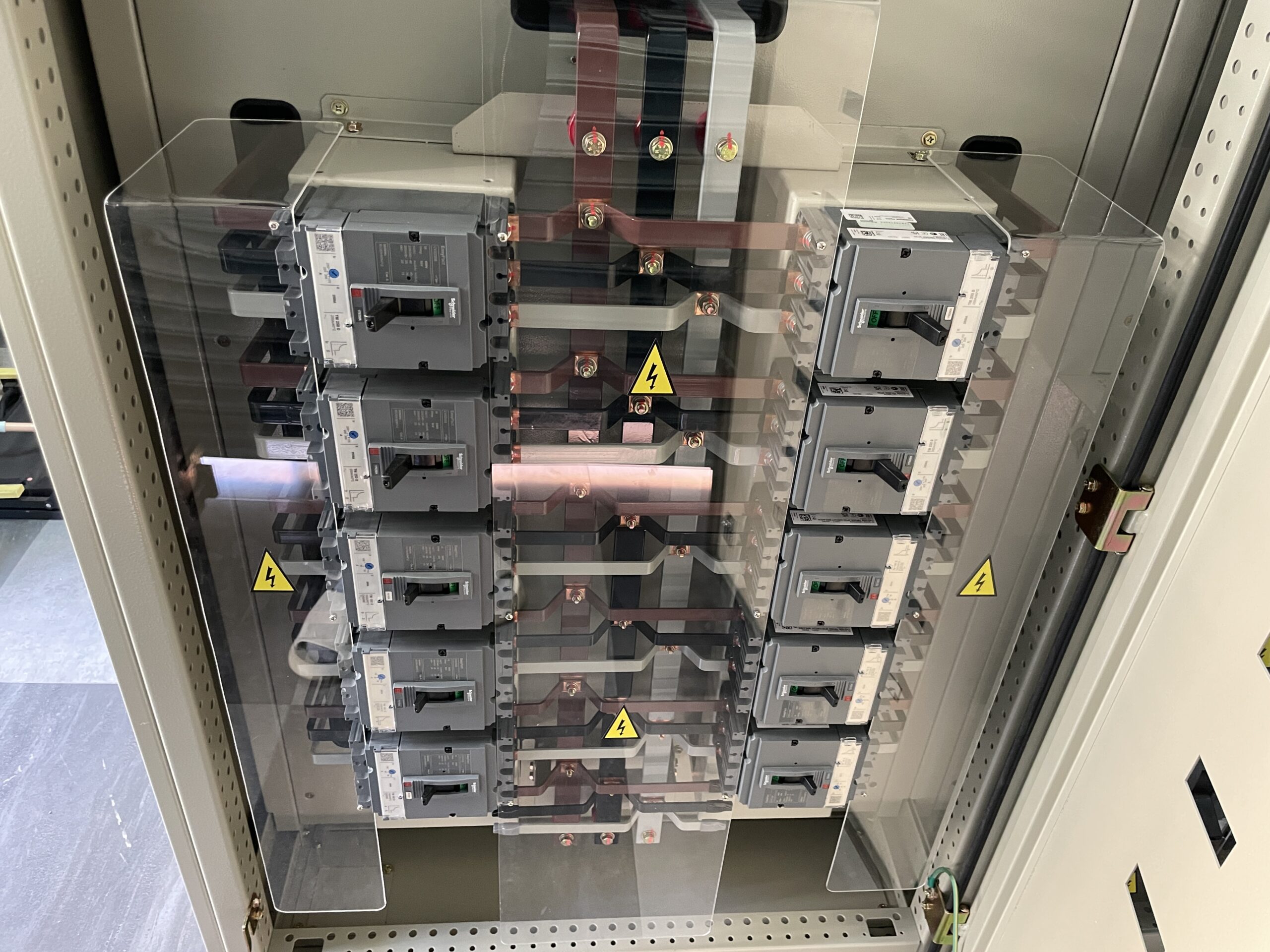

| 10 | MCCB 3P 250AT/250AF 25kA | SCHNEIDER | LV525303 | 8.00 | Ea. |
| 11 | MCCB 3P 160AT/160AF 25kA | SCHNEIDER | LV516303 | 2.00 | Ea. |
| 12 | MCCB 3P 100AT/100AF 25kA | SCHNEIDER | LV510307 | 6.00 | Ea. |
| Busbar & Accessories | |||||
| 13 | Cu. Busbar 1000A N100% G25% | — | — | 1.00 | LOT. |
| 14 | Control Cable & Wiring | — | — | 1.00 | LOT. |
| 15 | Mimicline & Nameplate | — | — | 1.00 | LOT. |
| 16 | Accessories, Bolt, Wire Duct | — | — | 1.00 | LOT. |
| 17 | Overhead & Transportation | — | — | 1.00 | LOT. |
