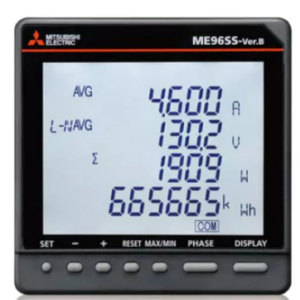

MITSUBISHI ME96SS Power Meter | มิเตอร์วัดไฟฟ้า มิตซูบิชิ
จุดเด่นของ MITSUBISHI ME96SS
- Multifunction ในหนึ่งเดียว: สามารถวัดได้ทั้งโวลต์, แอมป์, วัตต์, วาร์, วีเอ, พาวเวอร์แฟคเตอร์, ความถี่ และฮาร์มอนิก ประหยัดพื้นที่หน้าตู้
- การเชื่อมต่อและขยายเครือข่าย: มีพอร์ตสื่อสาร Modbus RTU (RS-485) มาให้ในตัว และสามารถติดตั้งโมดูลเสริม (Plug-in Option) เพื่อเชื่อมต่อกับ CC-Link หรือ Modbus TCP (Ethernet) ได้
- ฟังก์ชันตรวจสอบการเข้าสาย (Wiring Support): ป้องกันปัญหาความเสียหายจากการต่อสายไฟหรือต่อ CT ผิดพลาดก่อนเริ่มจ่ายไฟจริง
- จอแสดงผลที่ชัดเจน: มีจอแสดงผล LCD พร้อมกราฟแท่ง (Bar Graph) สังเกตและเปรียบเทียบระดับการใช้งานพลังงานไฟฟ้าได้ทันที
Mitsubishi Power Meter
เครื่องมือวัด ที่ใช้วัดและสามารถแสดงค่าเป็นพารามิเตอร์และปริมาณพลังงานไฟฟ้า โดยสามารถใช้วัดแรงดันไฟฟ้า( V ) กระแสไฟฟ้า ( I )กําลังไฟฟ้ารีแอคทีฟ (Reactive Power)กำลังไฟฟ้าจริง และ Harmonic โดยส่วนใหญ่ในภาคอุตสาหกรรมจะนำตัว Power Meter ไปใช้วัดค่าไฟฟ้าในขบวนการผลิตเพื่อให้เกิดประสิทธิภาพอย่างสูงสุดและยังสามารถช่วยจัดการด้านพลังงานไฟฟ้าได้อย่างถูกต้องเพื่อจะได้นำข้อมูลไปใช้ในด้านการควบคุมหรือนำไปปรังปรุงการใช้พลังงานไฟฟ้าได้อย่างมีคุณภาพสูงสุด
รุ่นหลักของ ME96SS Serie
- Economy Class (ME96SSEB): รุ่นประหยัด เหมาะกับการวัดค่าพื้นฐานทั่วไป
- Standard Class (ME96SSRB): รุ่นมาตรฐาน รองรับฟังก์ชันเสริมและการสื่อสารครบถ้วน
- High-grade Class (ME96SSHB): รุ่นท็อป ความแม่นยำสูงและบันทึกข้อมูลในตัวได้มาก
ข้อมูลจำเพาะ MITSUBISHI ME96SS
| Model name | Rating | Communication Accessible optional |
Main measurement items |
| ME96SSHB-MB (High-spec class) |
Voltage :3P4W(max AC277/480V) 3P3W(Delta max AC220V, Star max AC440V) 1P3W(max AC220/440V) 1P2W(Delta max AC220V, Star max AC440V) Current : AC5A, AC1A (common) Frequency : 50-60Hz (common) |
MODBUS RTU communication Plug-in module (options) – Analog/Pulse output – CC-Link communiction – Digital input/output – Data logging (SD CARD) (MODBUS TCP communication) |
A, DA, V =+0.1% W, var, VA, PF =+0.2%, Hz =+0.1% Wh = class 0.5S (IEC62053-22) varh = class 1S (IEC62053-24) VAh =+2.0% Harmonics (HV, HI) = 31 Rolling demand |
| ME96SSRB-MB (Standard class) |
Voltage :3P4W(max AC277/480V) 3P3W(Delta max AC220V, Star max AC440V) 1P3W(max AC220/440V) 1P2W(Delta max AC220V, Star max AC440V) Current : AC5A, AC1A (common) Frequency : 50-60Hz (common) |
MODBUS RTU communication Plug-in module (options) – Analog/Pulse output – CC-Link communication – Digital input/output – Data logging (SD CARD) (MODBUS TCP communication) |
A, DA, V =+0.2% W, var, VA, PF =+0.5%, Hz =+0.1% Wh = class 0.5S (IEC62053-22) varh = class 1S (IEC62053-24) VAh =+2.0% Harmonics (HV, HI) = 19 Rolling demand |
| ME96SSEB-MB (Economy class) |
Voltage :3P4W(max AC277/480V) 3P3W(Delta max AC220V, Star max AC440V) 1P3W(max AC220/440V) 1P2W(Delta max AC220V, Star max AC440V) Current : AC5A, AC1A (common) Frequency : 50-60Hz (common) |
MODBUS RTU communication | A, DA, V =+0.5% W, var, VA =+0.5%, PF =+0.5%, Hz =+0.2% Wh = class 0 .5 IEC62053-22) varh = class 1S (IEC62053-24) VAh =+2.0% Harmonics (HV,HI) = THD only |
อุปกรณ์เสริมสำหรับ MITSUBISHI ME96SS (Optional plug-in ModuleS)
| Model name | Analog output | Pulse output | Digital input | Digital output | Communication | Used with |
|---|---|---|---|---|---|---|
| ME-4210-SS96B | 4 | 2 | 1 | – | – | ME96SSHB-MB ME96SSRB-MB |
| ME-0040C-SS96 | – | – | 4 | – | CC-Link | ME96SSHB-MB ME96SSRB-MB |
| ME-0052-SS96 | – | – | 5 | 2 | – | ME96SSHB-MB ME96SSRB-MB |
| ME-0000BU-SS96 | – | – | – | – | Data logging (SD CARD) | ME96SSHB-MB ME96SSRB-MB |
| EMU4-SD2GB | – | – | – | – | SD memory card | ME96SSHB-MB ME96SSRB-MB |
| ME-0000MT-SS96 | – | – | – | – | MODBUS TCP | ME96SSHB-MB ME96SSRB-MB |
