Soft Starter Schneider | สำหรับมอเตอร์ 3 เฟส

ATS480

การต่อแบบ Inside Delta (Motor Delta Terminals)

แรงดัน Normal Duty Heavy Duty
230 V 250 kW 220 kW
400 V 355 kW 315 kW

การต่อแบบ In-Line (Motor Supply Line)

แรงดัน Normal Duty Heavy Duty
230 V 132 kW 110 kW
400 V 250 kW 220 kW
440 V 250 kW 220 kW
500 V 315 kW 250 kW
525 V 315 kW 250 kW
660 V 400 kW 355 kW
690 V 500 kW 400 kW

ซอฟต์สตาร์ทเตอร์, Altistart 480, 480A, 208 to 690V AC

เป็นซอฟต์สตาร์ทเตอร์สำหรับมอเตอร์ไฟฟ้า 3 เฟส พิกัดกระแส 480A รองรับแรงดันไฟฟ้าหลัก 208–690V AC และใช้แรงดันไฟฟ้าวงจรควบคุม 110–230V AC ช่วยให้การสตาร์ทและหยุดมอเตอร์เป็นไปอย่างนุ่มนวล ลดกระแสกระชาก ลดแรงกระแทกทางกล และช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ในระบบไฟฟ้า เหมาะสำหรับงานอุตสาหกรรม งานระบบสาธารณูปโภค และงานโครงสร้างพื้นฐานต่าง ๆ.

รายละเอียดทั่วไป (General Specifications)

  • มอเตอร์ที่รองรับ (Product Destination) ใช้กับมอเตอร์อะซิงโครนัส (Asynchronous Motor) หรือมอเตอร์เหนี่ยวนำ 3 เฟส
  • ลักษณะการใช้งาน (Product Specific Application) เหมาะสำหรับงานอุตสาหกรรม งานกระบวนการผลิต (Process) และระบบสาธารณูปโภคหรือโครงสร้างพื้นฐาน (Infrastructure)
  • ชื่อย่ออุปกรณ์ (Device Short Name) ATS480
  • ระบบไฟฟ้าที่รองรับ (Network Number of Phases) รองรับระบบไฟฟ้า 3 เฟส
  • ประเภทการใช้งาน (Utilisation Category)
    AC-3A: สำหรับการสตาร์ทและหยุดมอเตอร์ทั่วไป โดยหลังจากสตาร์ทแล้วมอเตอร์ทำงานที่ความเร็วปกติ
    AC-53A: สำหรับงานที่ต้องสตาร์ทภายใต้โหลดหนักหรือใช้งานต่อเนื่อง ซึ่งซอฟต์สตาร์ทเตอร์ต้องรับกระแสในช่วงสตาร์ทเป็นเวลานานกว่า
  • แรงดันไฟฟ้าขณะใช้งาน (Rated Operational Voltage, Ue) 208–690 โวลต์ AC โดยสามารถรองรับความผันผวนของแรงดันไฟฟ้าได้ในช่วง -15% ถึง +10%
  • ความถี่ของแหล่งจ่ายไฟ (Power Supply Frequency) รองรับความถี่ 50–60 Hz โดยยอมรับการเปลี่ยนแปลงของความถี่ได้ประมาณ ±20%
  • กระแสใช้งานพิกัด (Rated Operational Current, Ie)
    Normal Duty: 480 แอมแปร์ ที่อุณหภูมิแวดล้อมต่ำกว่า 40°C
    Heavy Duty: 410 แอมแปร์ ที่อุณหภูมิ 40°C สำหรับงานที่มีภาระโหลดสูง
  • การควบคุมแรงบิด (Torque Control) รองรับการควบคุมแรงบิด (Torque Control) ช่วยให้การสตาร์ทและหยุดมอเตอร์เป็นไปอย่างนุ่มนวล ลดแรงกระแทกของระบบเครื่องจักรและช่วยป้องกันความเสียหายของอุปกรณ์
  • ระดับการป้องกัน (IP Degree of Protection) IP00 หมายถึง ตัวอุปกรณ์ไม่มีการป้องกันฝุ่นหรือการสัมผัสชิ้นส่วนที่มีไฟฟ้า และไม่มีการป้องกันน้ำ จึงต้องติดตั้งภายในตู้ควบคุมไฟฟ้าที่มีการป้องกันที่เหมาะสม

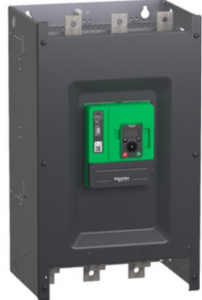

Soft Starter Schneider Altistart 480 ATS480 480A สำหรับมอเตอร์ 3 เฟส งานอุตสาหกรรม

Schneider Electric Altistart 480 (ATS480C48Y) เป็นซอฟต์สตาร์ทเตอร์ (Soft Starter) ประสิทธิภาพสูงสำหรับมอเตอร์เหนี่ยวนำ (Asynchronous Motor) รองรับแรงดันไฟฟ้า 208–690V AC และกระแสใช้งาน 480A (Normal Duty) เหมาะสำหรับโรงงานอุตสาหกรรม ระบบสาธารณูปโภค อาคารขนาดใหญ่ และเครื่องจักรที่ต้องการลดกระแสกระชากขณะสตาร์ท พร้อมเพิ่มอายุการใช้งานของมอเตอร์และอุปกรณ์ไฟฟ้า รองรับการเชื่อมต่อกับระบบ EcoStruxure™ และมีฟังก์ชันการสื่อสารที่ช่วยให้การบริหารจัดการระบบทำได้ง่ายขึ้น
