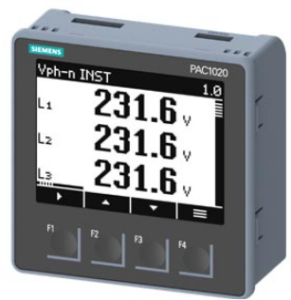

เป็นอุปกรณ์วัดและวิเคราะห์แผงพลังงานไฟฟ้าแบบดิจิทัล (Power Monitoring Device)
- การวัดพารามิเตอร์ไฟฟ้า: สามารถวัดค่าทางไฟฟ้าได้อย่างครบถ้วน เช่น แรงดันไฟฟ้า (Voltage), กระแสไฟฟ้า (Current), กำลังไฟฟ้าจริง (Active Power), กำลังไฟฟ้ารีแอคทีฟ (Reactive Power), ความถี่ (Frequency) รวมถึงรองรับการวัดค่าแบบ TRMS ทั้งแรงดันและกระแส
- ระบบการสื่อสาร: รองรับโปรโตคอล Modbus RTU ผ่านอินเทอร์เฟซ RS-485 เพื่อส่งต่อข้อมูลไปยังระบบควบคุมส่วนกลาง เช่น PLC หรือ SCADA
- หน้าจอแสดงผล: หน้าจอแบบ Graphic LCD สีขาว-ดำ สามารถปรับความสว่าง (Backlight) และความคมชัด (Contrast) ได้ พร้อมปุ่มควบคุม 4 ปุ่มบนตัวเครื่องเพื่อให้กดดูค่าสถานะของเฟส L1, L2, L3 ได้อย่างสะดวก
- ความแม่นยำสูง: ค่าความแม่นยำสำหรับการวัดพลังงานไฟฟ้าไฟฟ้าจริง (Active Energy) อยู่ที่ Class 1 ตามมาตรฐาน IEC62053-21
- ช่องสัญญาณอินพุต/เอาต์พุต: มี Digital Input 1 ช่อง และ Digital Output 1 ช่อง สามารถกำหนดค่าให้ทำหน้าที่เป็นสวิตช์ควบคุมหรือส่งสัญญาณพัลส์ (Pulse output) ได้
- มาตรฐานการป้องกัน: ตัวเครื่องด้านหน้าผ่านมาตรฐานการป้องกันฝุ่นและน้ำที่ระดับ IP40 ส่วนด้านหลังเป็นระดับ IP20
- ระบบไฟเลี้ยง (Auxiliary Power): รองรับแรงดันไฟเลี้ยงช่วงกว้าง (Wide-range) ได้ตั้งแต่ 85 V – 276 V AC หรือ 100 V – 250 V DC
ข้อมูลทางเทคนิคที่สำคัญ (Specifications)
| คุณสมบัติ |
รายละเอียด |
| ระบบการสื่อสาร |
Modbus RTU via RS-485 |
| การติดตั้ง |
DIN-rail (รางปีกนก) |
| การวัดพารามิเตอร์ |
V, I, P, Q, S, PF, Hz, THD, kWh, kVARh |
| มาตรฐานความแม่นยำ |
Class 1 (IEC 62053-21) |
| ซอฟต์แวร์รองรับ |
SENTRON Powerconfig (ตั้งค่าง่ายผ่านคอมพิวเตอร์) |
