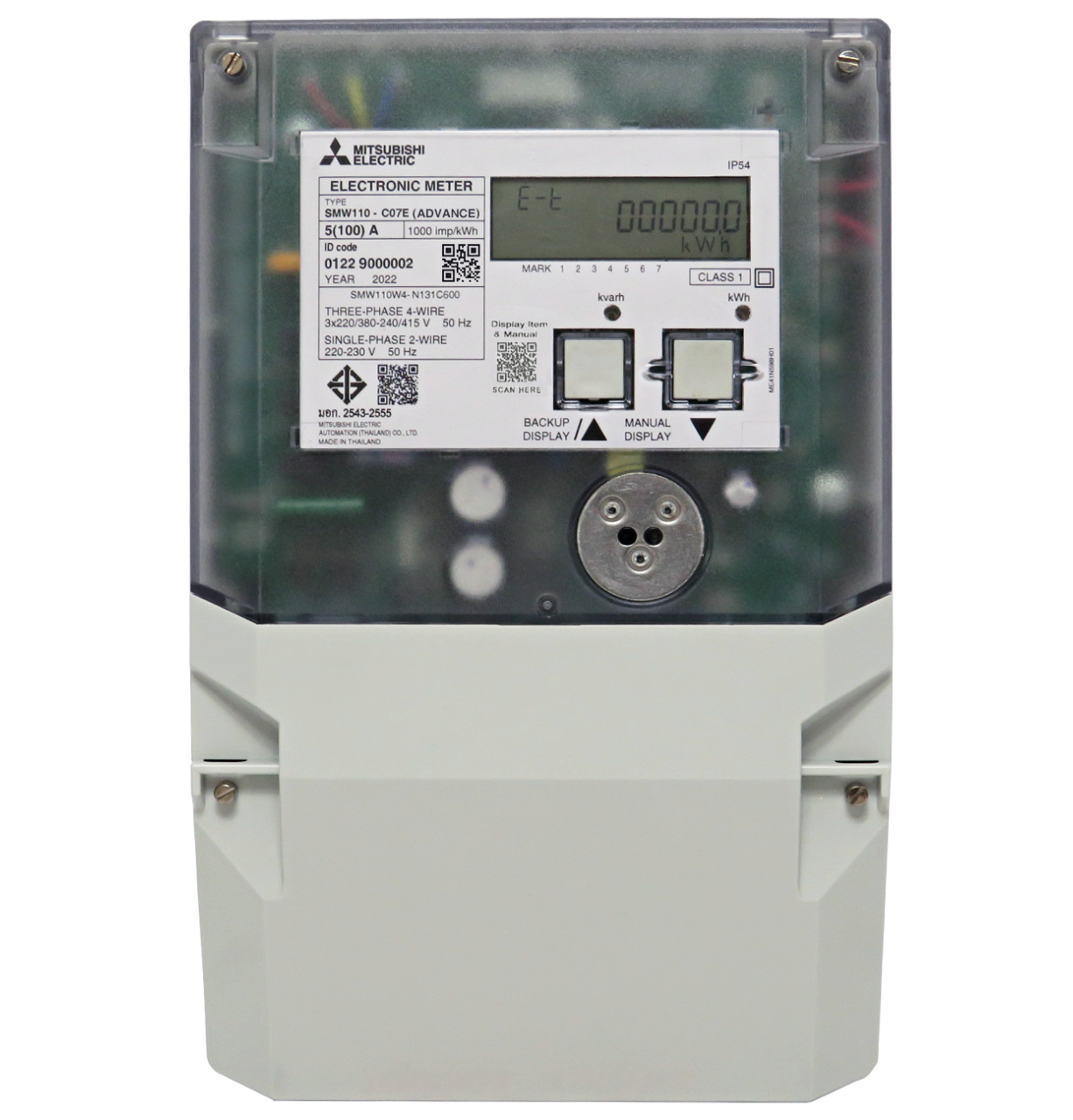

SMW110 (ADVANCE) ELECTRONIC METER

มิเตอร์อิเล็กทรอนิกส์ SMW110 รุ่น Advance

คุณสมบัติ :

• วัดค่าหน่วยไฟแยกตามอัตรา TOU (On Peak, Off Peak)
• จดหน่วยอัตโนมัติทุกสิ้นเดือน โดยเก็บค่าไว้ในหน่วยความจำภายใน (12 เดือน)
• โปรแกรม UX EvaluationPro สามารถอ่านหน่วยและออกบิลค่าไฟแบบเดียวกับ
  การไฟฟ้า รวมถึงสามารถตั้งค่า CT Ratio และ TOU Calendar
• Backup Mode ดูค่า kWh Import ได้แม้ไม่มีการจ่ายไฟให้มิเตอร์ (มีแบตเตอรี่ในตัว)
• ป้องกันปัญหามิเตอร์เสียจากไฟกระชาก ด้วยการทน Surge(6kV) และ Impulse(8kV) ซึ่งสูงกว่า IEC standard
• บันทึกกราฟค่า Load Profile ได้ 90 วัน (20 Channels, บันทึกค่าทุก 15 นาที)
• โครงสร้างทนทานทำจาก Engineering Plastic คุณภาพสูง ทนต่อฝนและแสง UV
• มิเตอร์ทุกเครื่องผ่านการสอบเทียบจริง 100% ตามมาตรฐาน มอก. และ IEC
• รองรับการเชื่อมต่อได้ทั้ง RS-485 port และ Optical port
• รองรับ Modbus RTU Protocol สำหรับใช้งานร่วมกับโปรแกรมอื่นๆ

คู่มือการติดตั้งและใช้งานมิเตอร์ :

1. การตรวจสอบก่อนการใช้งาน
   – สภาพแวดล้อมและเงื่อนไขการทำงาน
   – ก่อนใช้งานควรตรวจสอบข้อมูลทางไฟฟ้า (แรงดัน, กระแส, ความถี่, เฟส, สายไฟ, อื่นๆ) ของมิเตอร์ให้
   ถูกต้องตามการใช้งาน
2. การติดตั้งมิเตอร์
   – ติดตั้งมิเตอร์ด้วยสกรูขนาดเส้นผ่านศูนย์กลางไม่เกิน 5 มิลลิเมตร แขวนมิเตอร์บนสกรูด้วยที่
   แขวนด้านบน จากนั้นจึงยึดที่แขวนด้านล่างด้วยสกรู
   – การต่อสายไฟเมนและสายไฟโหลด ต่อสายไฟฟ้าเข้ากับเทอร์มินอลซึ่งอยู่ภายในตัวปิดเทอร์มินอลด้านในของมิเตอร์
   – การต่อสายสื่อสาร RS-485 เส้น TR+ ต่อเข้ามิเตอร์ที่เทอร์มินอล A+ และน าสายสื่อสาร
   RS-485 เส้น TR- ต่อเข้ากับมิเตอร์ที่เทอร์มินอล B- ของพอร์ตสื่อสาร RS-485
   – การอ่านค่าอัตโนมัติด้วย Software สายสื่อสาร RS-485แบบ LiYCY Cable (สายคอนโทรล) 2 x 0.25 mm
   2 ระยะทางไม่เกิน 1,200 เมตร
3. การอ่านค่ามิเตอร์
   – หน้าที่ต่างๆของส่วนประกอบบนหน้าจอมิเตอร์
   1. Display Code: รหัสแสดงผล บอกชนิดของค่าที่แสดงผล
   2. Potential Indicators: สัญลักษณ์แสดงแรงดันไฟฟ้าที่เข้ามิเตอร์ (เฟส L1, L2 และ L3)
   3. Battery Indicator: สัญลักษณ์แสดงสถานะของแบตเตอรี่
   4. Display Unit Indicator: หน่วยการวัดของค่าที่แสดงบนจอ LCD
   5. Measurement Values: แสดงข้อมูลการวัด
   6. 4-quadrant Indicator: สัญลักษณ์แสดงทิศทางการวัดค่าวัตต์ (watt) และค่าวาร์ (var)
   7. Arrow indicators: สัญลักษณ์แสดงชนิดของเหตุการณ์(กระแสไหลย้อนกลับ)
   – การแสดงค่าทางไฟฟ้าบนมิเตอร์
   โหมด Auto (ไม่ต้องกดปุ่ ม) แสดงค่าพลังงานไฟฟ้าทั้งหมดในหน่วย kWh
   โหมด Manual (กดปุ่ ม Manual Display ▲,▼) แสดงค่าต่างๆ ตามตารางที่ 1โดยการ
   กดปุ่ ม Manual Display ▲,▼
   โหมด Backup (กดปุ่ ม Backup Display ▲ ค้าง 1 วินาทีขณะไม่มีไฟ) แสดงค่าพลังงานไฟฟ้า
4. การตรวจสอบและบำรุงรักษา
   – ตรวจสอบว่าการต่อสายไฟทเทอร์มินอล ี่ ว่าหลวมหรือไม่ หากหลวมให้ขันยึดให้แน่น
   – การแสดงข้อความเตือน
5. การเก็บรักษา
   – หลีกเลี่ยงบริเวณที่มีฝุ่น, ก๊าซที่ทำให้เกิดการสึกกร่อน, ไอเกลือ, ไอน้ำมัน
   – หลีกเลี่ยงบริเวณที่มีการกระแทก, สั่นสะเทือนมาก, น้ำฝน, แสงแดดกระทบโดยตรง,
   สนามแม่เหล็กและสนามไฟฟ้าแรงสูง
6. ข้อมูลด้านเทคนิค
   – ข้อมูลด้านไฟฟ้า
   – ขนาดและมิติ
